| 整车公告 |
CL5091GSSBEV |
底盘公告 |
EQ1090KACEV |
最大总质量（kg） |
8995 |
整备质量（kg） |
4950 |
载质量（kg） |
3850 |
整车尺寸（mm） |
6550,6738×2170×2470,2490 |
轴距（mm） |
3300/3800 |
前/后悬（mm） |
1123/2127；1123/1815 |
最高车速（km/h） |
90 |
续驶里程（km） |
320 |
充电时间（h） |
1.5 |
电池类型 |
磷酸铁锂 |
电池厂家 |
中航锂电科技有限公司 |
成箱型号 |
D173F163-2P30S |
电池电量（kWh） |
144.86 |
标称电压（V） |
444.36 |
标称容量（Ah） |
326 |
动力电池系统能量密度（W·h/kg） |
155.63 |
生产企业/型号 |
成都中车电机有限公司/KTZ51X41S-01ZZ |
类型 |
永磁同步电机 |
额定/峰值功率（kW） |
80/145 |
额定/峰值扭矩（Nm） |
611/1800 |
额定/峰值转速（rpm） |
1250/3500 |
型号 |
KTZ51X41S-01ZZ |
生产企业 |
成都中车电机有限公司 |
水罐公告有效容积（m3） |
4.04 |
扬程（m) |
45 |
流量m3/h |
40 |
冲洗宽度（m) |
≥16 |
洒水速度（km/h） |
7~20 |
水炮射程（m） |
≥28 |

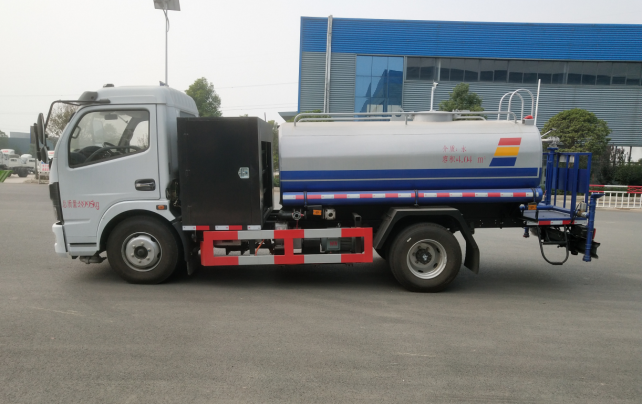

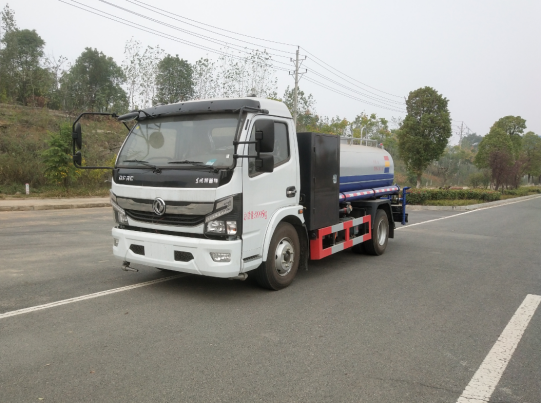

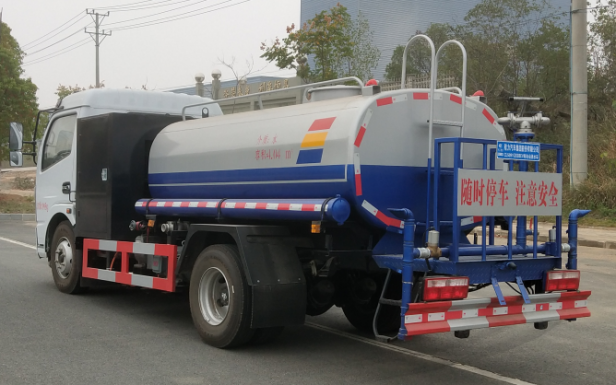

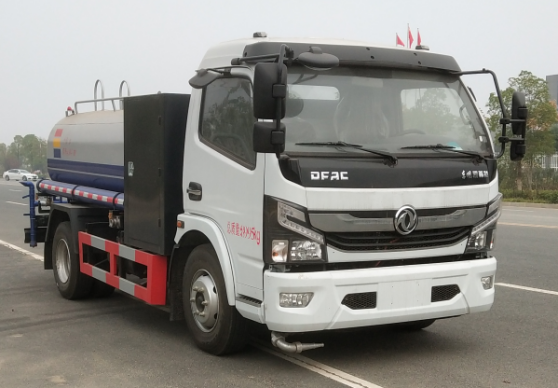

该款纯电动洒水车是我公司开发的新一代环卫产品，采用东风汽车公司EQ1090KACEV型二类载货汽车纯电动底盘改装，零排放。用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业的专用车辆，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
水箱 整车外型采用整体式大箱，折筋结构，有效减轻自重，增强垃圾箱的强度和刚度； 箱体内部采用环氧防腐处理，可以防止生锈、腐蚀，延长使用寿命。箱体上部设有一个人孔，方便进入清理、清洁水箱，也可以从人孔处加水；
箱体内部设有防浪板，防止车辆在行驶、加速、制动过程中，箱体内部的水的剧烈晃动，对车辆造成冲击； 体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。

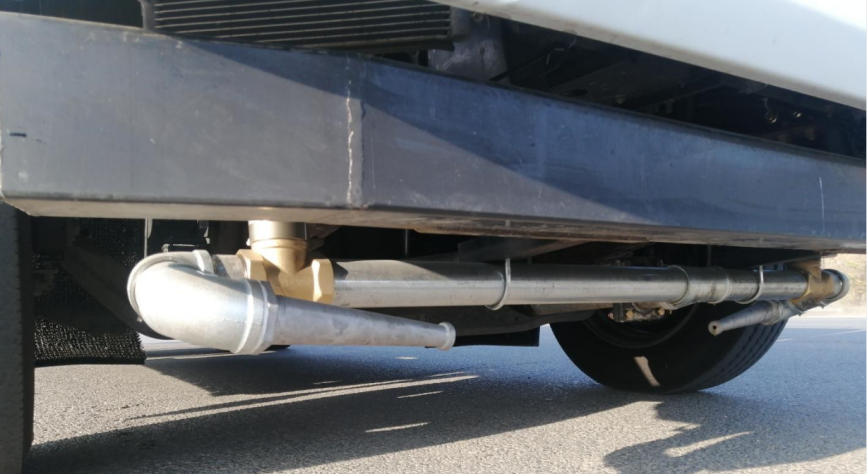

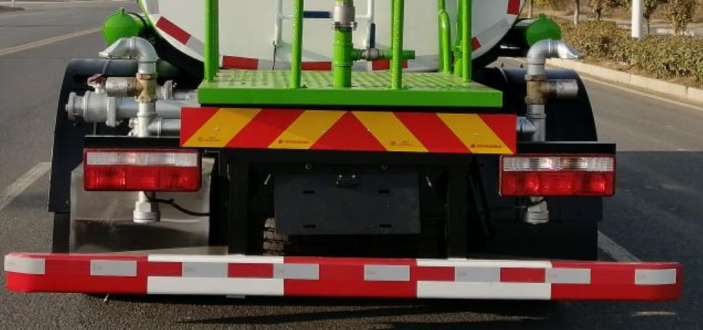

前冲后洒喷嘴 前冲圆锥喷嘴冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到14m，能有效抑制路面灰尘；
前冲

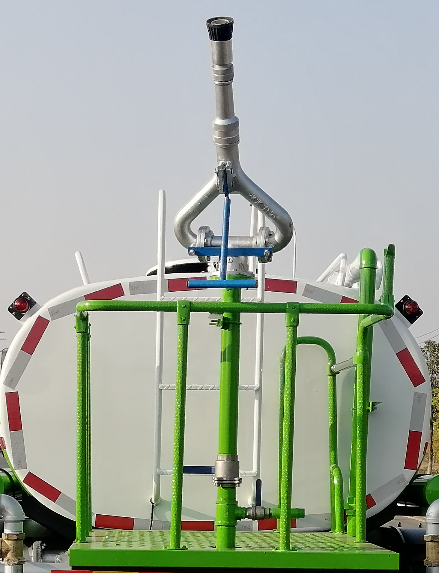

后洒喷头后置水炮 360°旋转的后置水炮，可设置成柱状或雾状出水，最远射程超过28米；
后置水炮电控系统

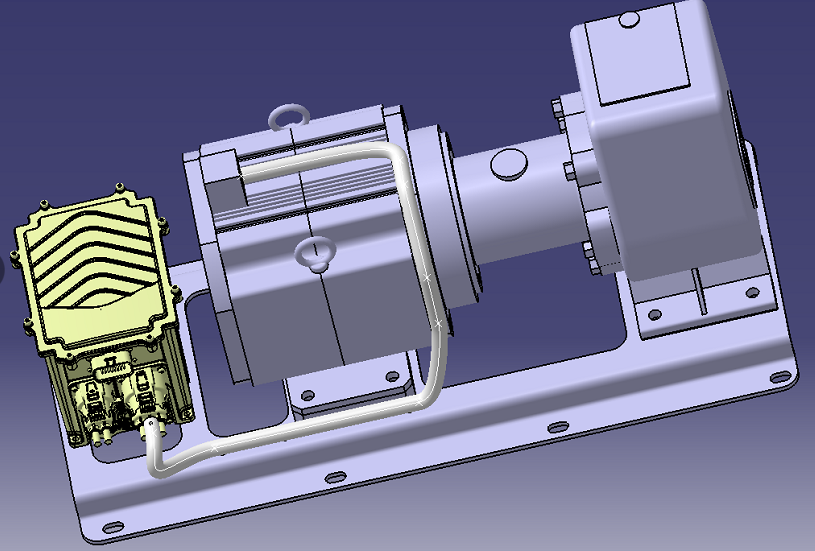

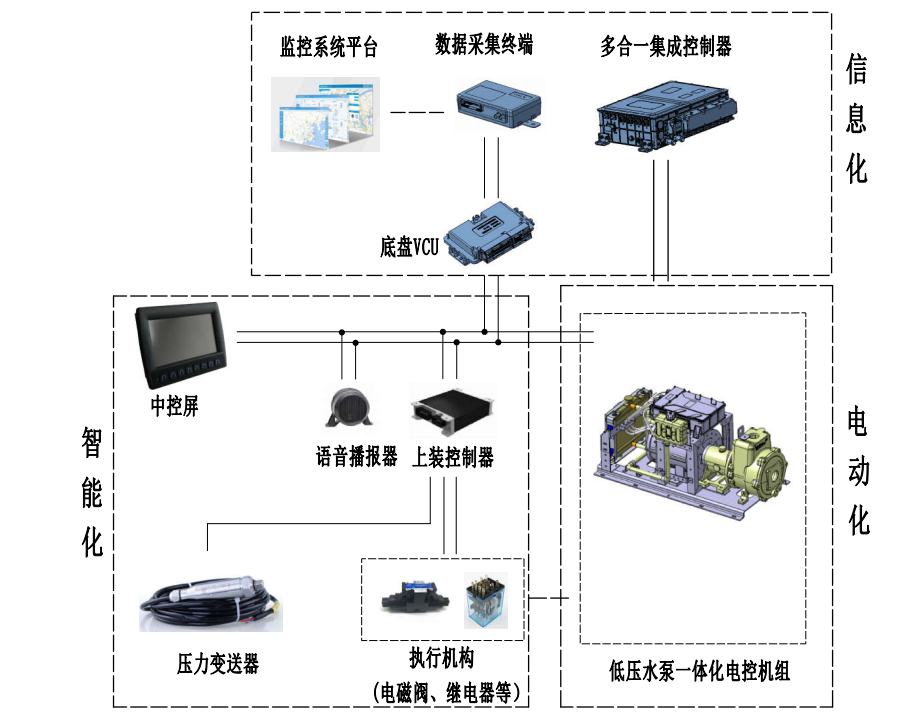

控制系统拓扑图 采用“显示屏+控制器+CAN总线操作面板”的控制模式。 动力单元：，低压水泵取消减速箱，采用电机与低压水泵泵头直驱。

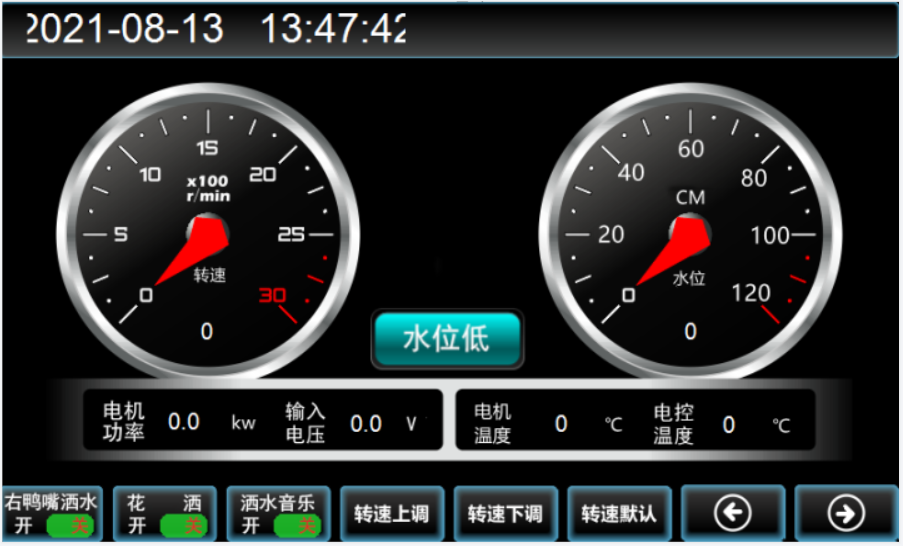

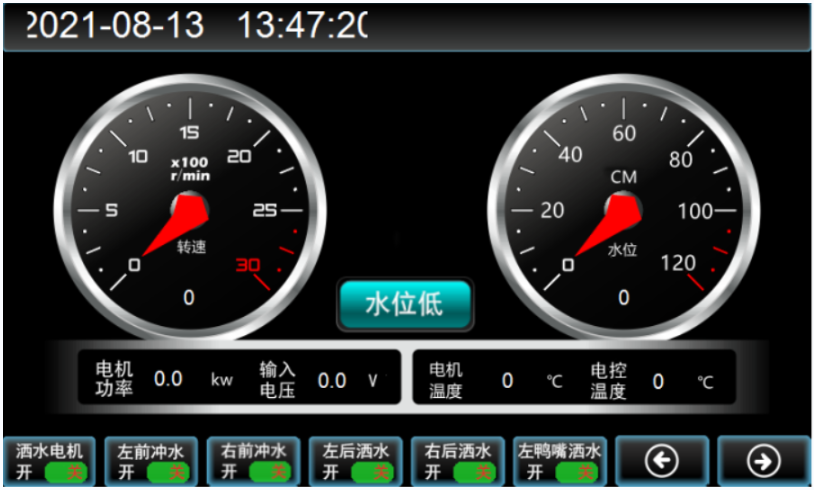

动力单元中控屏 采用7.0寸的中控屏控制，防护等级IP65，分辨率800*480TFT。监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
中控屏语音播报器 可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。二类底盘 采用东风EQ1090KACEV型二类载货汽车底盘，该底盘专门为压缩式垃圾车辆定制开发，底盘布置紧凑。
动力电池 底盘采用中航锂电的磷酸铁锂类型、144kWh大容量动力电池，能量密度为155.63Wh/kg，行业领先。动力电池标配液冷热管理系统及电池加热功能，满足车辆在各种环境条件下使用需求。
动力电池箱由72和60个L173LF163方形铝壳单体电芯串并联成两种PACK箱，，工作温度范围达-30℃～60℃，具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

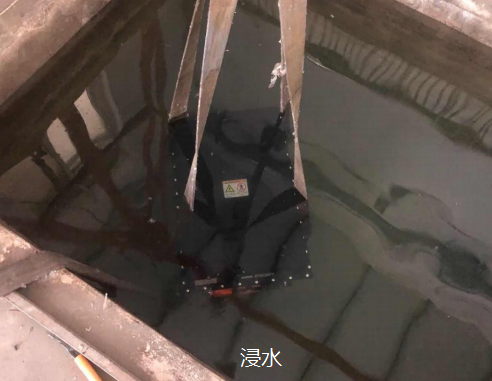

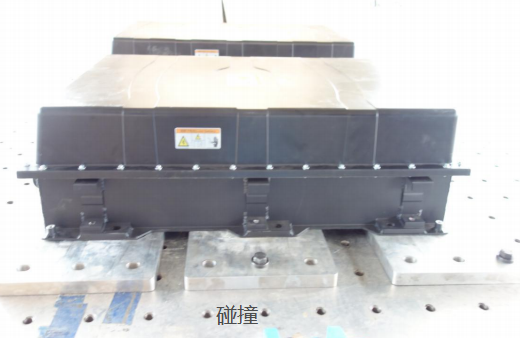

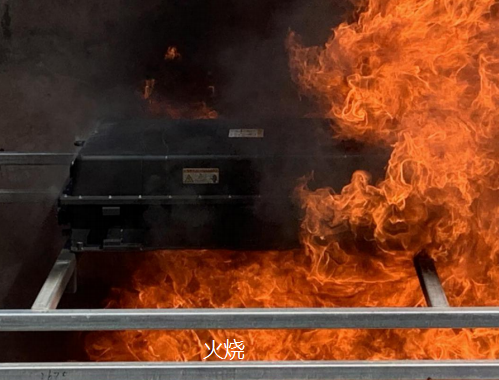

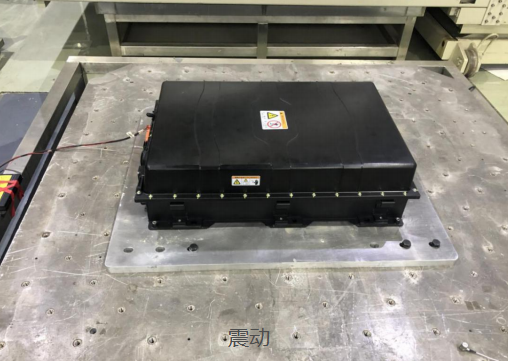

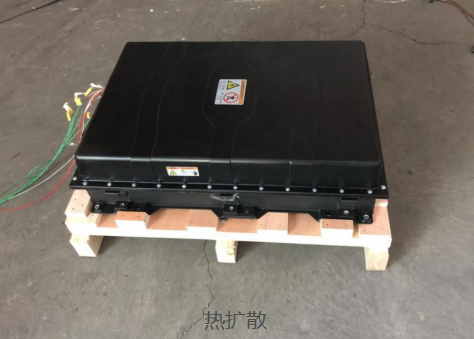

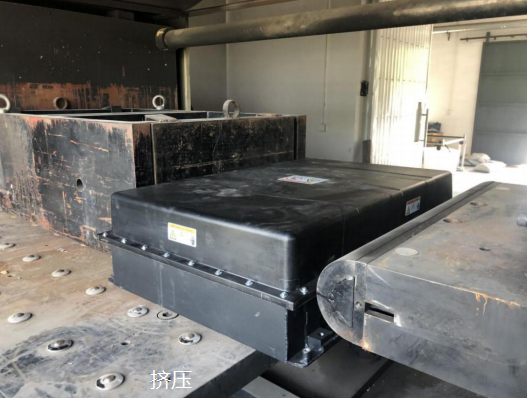

电池强检试验驱动电机 底盘配置中车电机的145kW大扭矩高效永磁同步型电机，产品可靠、高铁品质，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度。

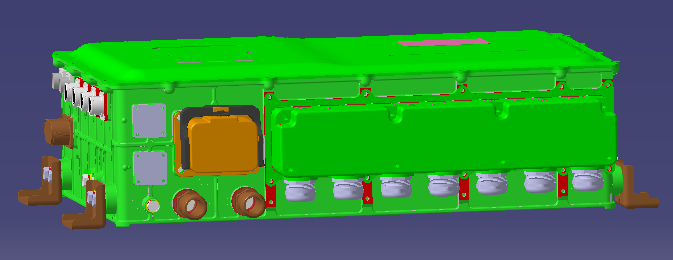

六合一控制器 底盘采用成都中车电机有限公司为东风汽车所研制的六合一控制器，集成了电机控制器、助力转向电机控制器、空气压缩机电机控制、DC/DC、高压输配电和上装高压预充取电共六项功能，其中上装配电30kW三个大功率取电接口，方便各类型上装电动化功率取电需求。
该六合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。安全防护： 漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；
多层保护：车辆在正常充放电过程中，整车控制器、主控、辅控、电池管理系统多层监控保护电流情况，保证高压安全；
主动放电功能：整车下电后，高压电器零部件电压迅速降低到36V以下的安全电压，保证安全。产品主要优势节能降耗 最优匹配上装驱动电机，使电机始终处于最高效区域运行。
电机与低压水泵直连，取消了传动轴（或联轴器）、水泵取消了减速箱，与传统方式相比，整体长度缩短了200mm以上，重量减轻40kg以上。
电控系统智能 采用“显示屏+控制器+CAN总线操作面板”的控制模式。中控屏可以监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；可以通过远程终端传递给监控平台，实时监控车辆作业指标，大幅度提高车辆的售后服务效率。
采用压力型水位传感器，中控屏上实时显示水位高度。 具备低水位报警、水箱缺水电机自动停机功能。 气控球阀与电动水泵的开启和关闭，设计逻辑先后顺序，杜绝因水泵运行而气控球阀未开启形成的憋压现象，导致密封垫片冲脱。
信息化技术 配置丰富的传感器，根据传感器采集各种信息，建立大数据库。能够预判故障点、故障产生后能够利用监控平台快速的判断和快速的处理故障。根据大数据信息能够精准分析车辆的运营状况。
质量优良 核心零部件均与知名企业合作开发；气控球阀采用黄铜球阀，管路采用优质镀锌管，质量优良，可靠度高。
随车工具/备品备件底盘随车工具底盘随车工具
整车备品备件备品备件清单
