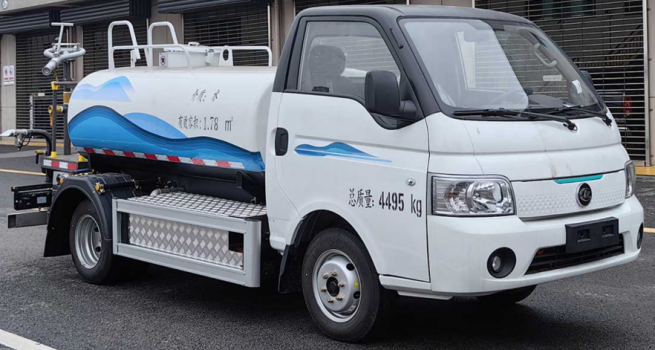

4.5T纯电动洒水车 程力

整车公告	CL5041GSSBEV
底盘公告	CL1041JBEV
最大总质量（kg）	4495
整备质量（kg）	2580
载质量（kg）	1785
长×宽×高（mm）	5530×1910×2075
轴距（mm）	2800
前悬/后悬（mm）	1260/1470
电池类型	磷酸铁锂
电池厂家	国轩高科
电池组合方式	2箱（1P20S）电池
电池电量（kWh）	57.6
标称电压（V）	384
标称容量（Ah）	150
动力电池系统能量密度（W·h/kg）	175
生产企业/型号	成都壹为新能源汽车有限公司
类型	单位
额定/峰值功率（kW）	55/110
额定/峰值扭矩（Nm）	150/318
额定/峰值转速（rpm）	3500/12000
最高车速（km/h）	90
续驶里程（km）	265
充电时间（h）	1.5
罐体尺寸长×长轴×短轴（mm）	2450×1400×850
水罐公告有效容积（m³）	1.78
水罐总容积（m³）	1.87
低压水泵品牌	杭州威龙
低压水泵型号	50QZR-15/45N
扬程（m)	45
流量（m³/h）	15
冲洗宽度（m)	≥16
洒水速度（km/h）	7~20
水炮射程（m）	≥20
0	对冲
1	后洒
2	侧喷
3	绿化水炮
4	后喷雾
220VAC	型号
5.5kW	峰值功率
14A	峰值电流
35Nm	峰值扭矩
1500r/min	最高转速
S6	额定频率
IP67	绝缘等级
风冷	机组重量
前拖钩	●
左侧A柱外置天线	●
间歇式前雨刮	●
电动调节大灯	●
卤素大灯	●
前雾灯	●
制动灯/后位置灯/后转向灯/倒车灯/整体式	●
后雾灯	●
手动调节	●
远程监控+故障诊断	●
制动能量回收	●
行人警告系统（VSP）	●
电动车专用选换挡操纵机构	●
专用组合仪表（指针显示屏）	●
电动空调压缩机	●
仪表经济模式开关	●
电动真空泵制动	●
PVC材质	●
握式内开把手	●
外掀式门外开把手	●
电动玻璃升降器	●
组合电控车窗开关	●
中控门锁	●
自动落锁	●
织物	●
修理孔盖（副驾驶座椅可翻）	●
茶杯座	●
烟灰缸（活动式）	●
车载电源	●
点烟器	●
驾驶员侧	●
副驾驶员侧	●
手动（机械）防眩式	●
副驾驶侧外翻式顶扶手	●
顶灯	●
普通天窗版天窗开口	●
单冷	●
收音机+MP3	●
低音喇叭	●
外置天线	●
USB接口	●
中控锁	●
机械折叠遥控钥匙	●
ABS	●
电源总开关	●
CAN	●
低速报警	●
前排普通三点式安全带	●
驾驶员安全带未系提醒	●
READY状态，停车超过60s	●
倒档提示音	●
手控机械棘轮拉索式	●
可调式方向管柱	●
电动助力转向	●
普通方向盘	●
反光背心	件
三角警示牌	个
停车楔	套
千斤顶	套
保修手册	本
服务站站点手册	本
使用说明书	本
消防水带DN65	根
法兰垫	个
消防钣手	把
水管6分	20米（不带钢丝）

该款4.5吨纯电动洒水车是我公司开发的全新一代环卫产品，采用我司自研CL1041JBEV型二类载货汽车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动洒水车。

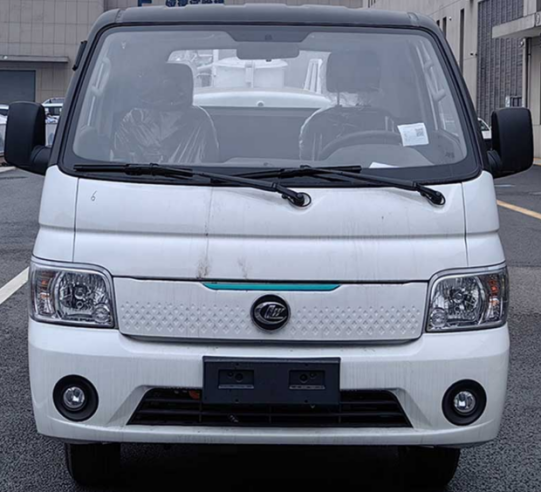

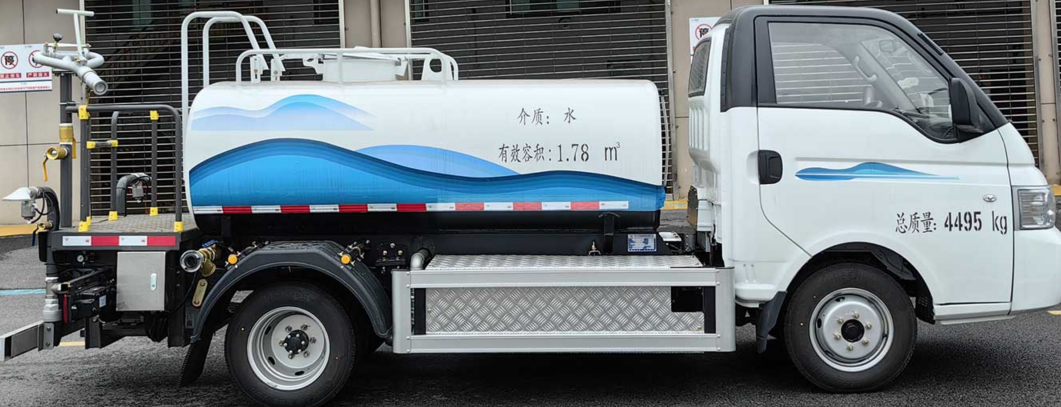

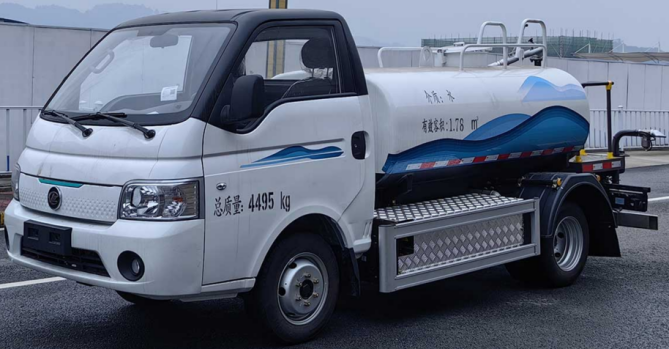

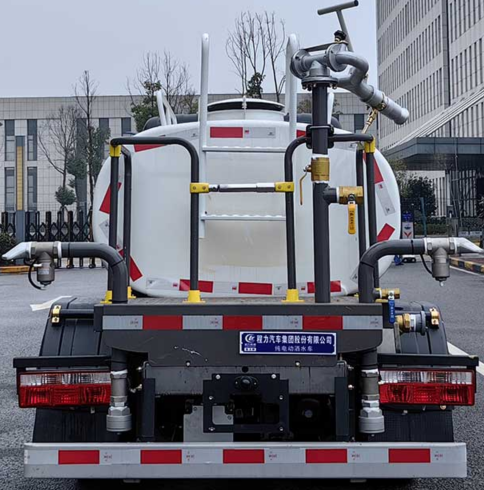

静态照片

产品优势自研专用底盘 该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动洒水车专用底盘。我司自研专用车底盘具有的优势及特点：专用底盘 底盘和上装一体化设计和制作，上装底盘结构融合设计，底盘预留装配空间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；

整车CAE分析、轻量化设计 整车经CAE分析优化，满足车辆各种使用工况，同时实现整车轻量化，水箱实际容积达到2.5m³。

车架电泳防腐工艺：采用510L/610L高强度大梁钢，采用电泳工艺，保证结构件 6-8 年不腐蚀，更加耐用可靠。

集成式热管理。 信息化：整车信息化实时监控；上装作业大数据；精准把握用车习惯，提升管理效率。系统优势 高效驱动系统：我司自研底盘三电系统采用高度集成方案，通过大数据分析提取洒水车作业工况数据，定向调控系统控制参数，动力系统始终处于高效区运行，高效节能。

安全可靠：三电系统安全：电池： a.高安全磷酸铁锂电池，全生命周期IP68防护； b.采用高强度铝合金箱体+RTM工艺箱盖，具有重量轻、强度高、耐腐蚀、寿命长，满足严苛的挤压、振动、碰撞试验要求，全生命周期不起火；

c.采用集成式热管理设计，保障电池-30~60℃的宽温域正常使用，自带电池加热系统，在冬季对电池进行持续加温，延长续驶里程。

电机：a.驱动电机防护等级达IP68； b.保护功能：过温、过载、相间短路、对地短路、过电流、过电压、欠电压、缺相、失速、工作时负载突变等即时停机保护本体不受损坏功能。

电控： a.采用高集成度控制器，内部结构设计简洁，配电及控制集成为统一模块,稳定可靠； b.高防护性：符合IP68标准防护等级。

c.抗干扰性：优良的EMC性能，满足18655CLASS3等级驾驶安全辅助 防溜坡：车辆处于坡道上，档位位于驱动档位，车辆将激活防溜坡功能，控制电机进入零转速控制，实现防溜坡功能。

胎压监测：实时监控胎压、温度，实时反馈轮胎状态，提高行车安全。 电动助力转向：转向的轻便性能和主动回正性，使转向助力实现智能化，便于人机交互驾驶。

作业安全 配置低水位报警开关，水箱低水位时语音报警提醒，同时电机将降转速运行。 电机调速功能，作业过程中遇到行人或红绿灯等待时，可通过调低电机转速，保护行人。

充电方便快捷 直流快充：配备单枪快充插座，SOC30%充到80%仅需30分钟时间（环境温度：≥20℃，充电桩功率≥150kW）。

交流充电：可选配功率6.6kW交流充电插座，满足客户在不同场景下的充电需求。使用便利性 静默模式：开启后，低速提示音、上装作业提示音关闭，仅保留右转弯提示音。

中间扶手：中间座椅靠背放倒后，带有杯托及储物功能，实用性好。产品功能优势功能全面 低压冲洗部分由圆锥对冲、左右后洒、左右侧喷、上下喷雾（选配），绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业领先品牌零部件，喷雾喷头采用不锈钢高压喷头，配置标准消防接口加水管，主管路中最低点设置放水球阀，满足冬季放水需求。

作业能力强 低压水泵性能优异，低压水路使用铸铁水泵,流量达到15m³/h，扬程达到45m，可为低压洒水系统提供充足压力和大流量的水源；

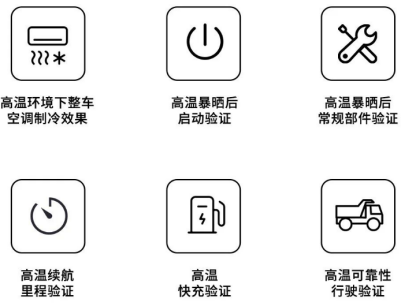

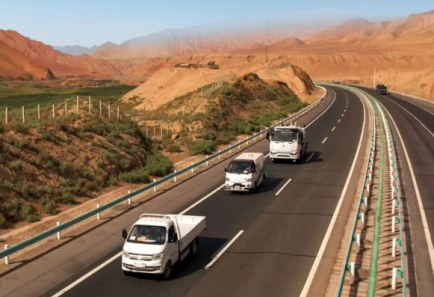

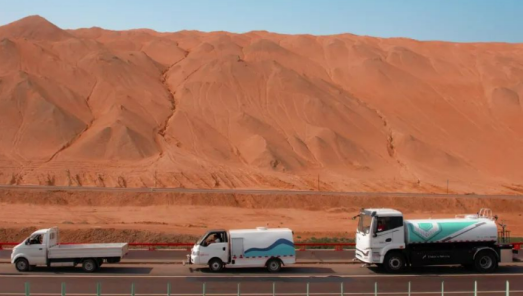

控制便捷，各管路喷洒口（除后洒水炮）标配采用气控球阀控制开关，操作方便，实用性强。产品可靠性优势1）整车可靠性验证充分 高温试验：高温试验在新疆维吾尔自治区吐鲁番市进行。吐鲁番市位于新疆维吾尔自治区中部，全年平均气温13.9℃，高于35℃的炎热日在100天以上。夏季极端高气温为49.6℃，地表温度多在70℃以上，有过82.3℃的纪录。

为测试车辆的耐高温性能和可靠性。我们通过安装传感器、记录仪等设备，监测车辆的各项数据，并记录行驶过程中的异常情况。测试开始后，我们首先对车辆的电池温度进行了监测。通过实时记录，我们发现在高温环境下，电池温度的上升速度相对较快。然而，车辆的设计和集成式热管理的技术优势使得电池温度能够在可接受的范围内保持稳定，不会对车辆的性能和可靠性产生负面影响。除了电池温度，我们还测试了车辆的续航能力和动力性能。通过长时间的行驶测试，在高温条件下，车辆的续航能力仍然可以满足日常工作需求。而且，车辆的加速度和行驶稳定性也表现出较高的水平，能够适应复杂的道路环境。

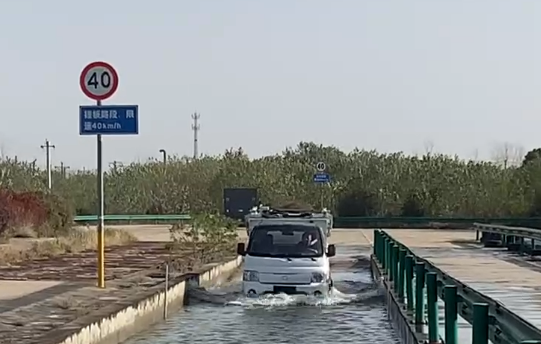

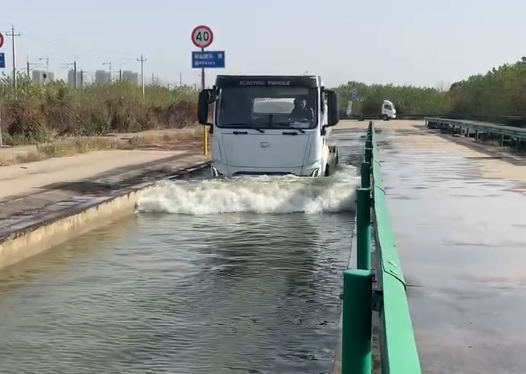

涉水试验：为检测车辆绝缘安全性，对整车进行涉水试验，按照国家标准车辆涉水试验要求进行测试； 4.5吨自装卸空载：以速度10km/h，涉水300mm深，整车绝缘阻值正常，可正常行驶；

18吨洒水空载：以10km/h涉水500mm深，整车绝缘正常。

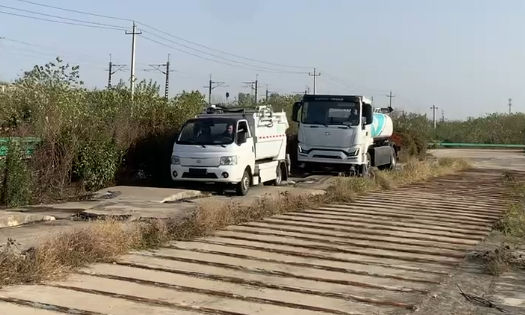

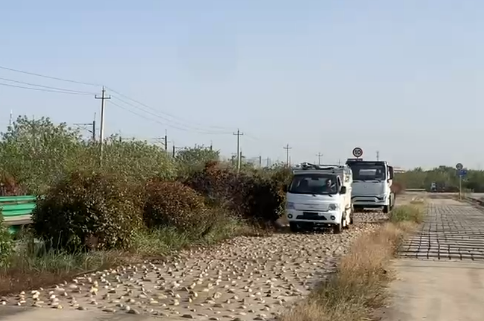

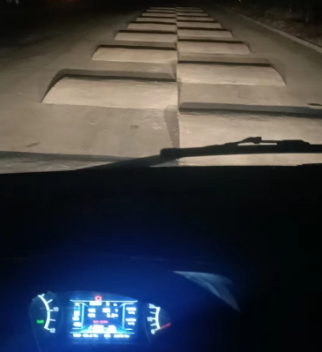

强化坏路试验：整车进行强化坏路试验，通过模拟各种路况，如凸起、凹陷、梯形坑洼、石头、水洼等，来测试汽车的性能。通过测试可以检测汽车零部件的耐久性，如底盘、悬挂系统、轮胎等，以确保汽车在实际道路上的使用中能够保持稳定和可靠的性能。

2）零部件可靠性验证 整车通过零部件（如：电机、电控、动力电池）、系统（如：制动系统、转向系统、悬架系统）、整车三级体系认证，各系统零部件均经过各项耐久可靠性测试。

专用装置水箱材质优良： 水罐罐体采用优质高强度碳钢材料焊接而成，板材厚度4mm。设计合理： 罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理；

防腐工艺先进： 罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用； 内壁采用进口环保防腐漆处理，耐用更持久；

高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。4）结构强度好： 罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后的冲击，并增强了罐体的刚性。

侧防护 侧防护采用铝合金横杆结构侧防护，外观简洁、整齐、大方，防护效果好。

侧防护外观水路作业系统整车工作原理（低压水泵系统）： 利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用对冲喷嘴和后洒喷嘴、侧喷鸭嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、上下喷雾装置（选装）实现对道路、墙面的冲洗和应急消防等功能。

功能配置

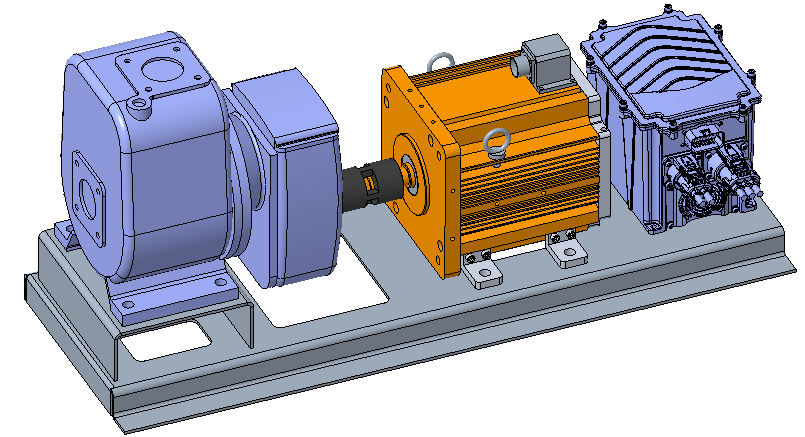

上装动力及操控系统1）动力机组 采用电机、电控、水泵集成式机组，电机为5.5kw定制专用上装驱动电机，水泵与电机采用直连方式，连接高效、低噪音，电控采用风冷式控制器。

动力机组电机参数如下：

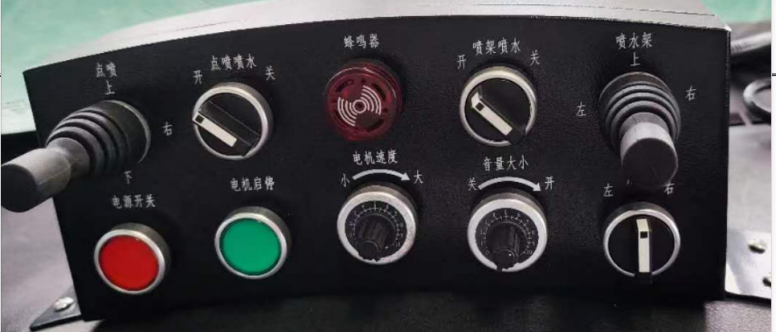

2）操控盒 采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；

操控盒3）语音播报器 可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。4）操控系统

系统采用CAN总线控制系统，并可通过旋钮实现调速控制； 设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；

标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量。

驾驶室配置介绍

随车工具/备品备件底盘随车工具底盘随车工具

整车备品备件备品备件清单
