| 整车公告号 |
CL5180GXSBEV |
底盘公告号 |
EQ1181DACEV4 |
最大总质量（kg） |
18000 |
整备质量（kg） |
9280 |
载质量（kg） |
8525 |
整车尺寸（mm） |
7950,8490,9050,8110,8250,8360,8730×2520×2850 |
轴距（mm） |
4500 |
前/后悬（mm） |
1260/2190,1260/2350 |
前/后轮距（mm） |
1910,1980/1865 |
电池类型 |
磷酸铁锂 |
电池厂家 |
湖北亿纬动力有限公司 |
成箱型号 |
C173L-1P63SHW |
电池电量（kWh） |
210.56 |
标称电压（V） |
608.58 |
标称容量（Ah） |
346 |
动力电池系统能量密度（W·h/kg） |
156.4 |
生产企业/型号 |
中国中车/TZ366XS50E |
类型 |
单位 |
额定/峰值功率（kW） |
120/180 |
额定/峰值扭矩（Nm） |
500/1000 |
额定/峰值转速（rpm） |
2292/4500 |
型号 |
KTZ54X40SP5S |
生产企业 |
中国中车 |
最高车速（km/h） |
90 |
续驶里程（km） |
280 |
充电时间（h） |
1.5 |
水罐公告有效容积（m3） |
8.6 |
高压水泵品牌 |
品孚、AR、大龙、普莱索利、雾德 |
高压水泵最大压力（MPa） |
≥10 |
高压水泵最大流量（MPa） |
≥142 |
喷水架清洗宽度（m） |
2.5-3.5 |
喷水架偏角(°) |
左右各30 |
扬程（m) |
110m |
流量（m3/h） |
50 |
冲洗宽度（m） |
≥24 |
洒水速度（km/h） |
7~20 |
水炮射程（m） |
≥40 |
作业时间（min） |
6—8 |
一箱水可以持续的作业时间（min） |
＞40 |
满电持续的作业时间（h） |
6 |
满电持续使用几箱水（箱） |
10 |
名称 |
配置照片 |
随车工具 |
双头扳手-13X15 |
反光背心 |
件 |
20吨油压千斤顶 |
个 |
三角警示牌 |
个 |
保修手册 |
本 |
服务站站点手册 |
本 |
使用说明书 |
本 |
停车楔 |
只 |
法兰垫 |
套 |
消防扳手 |
把 |
消防水带 |
根 |
水滤扳手 |
把 |
清洗枪 |
把 |
回吹气管 |
根 |
通针 |
套 |

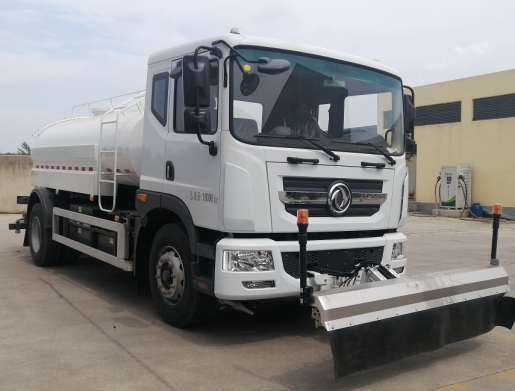

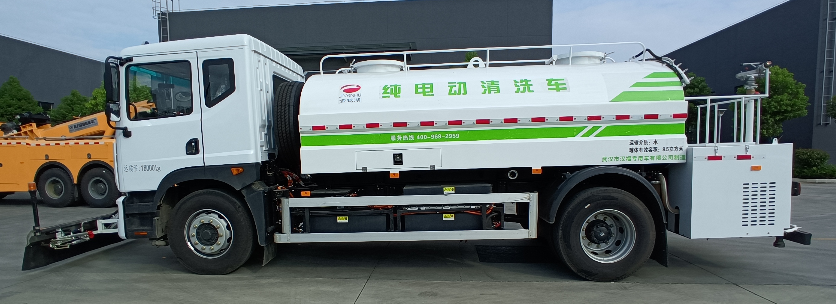

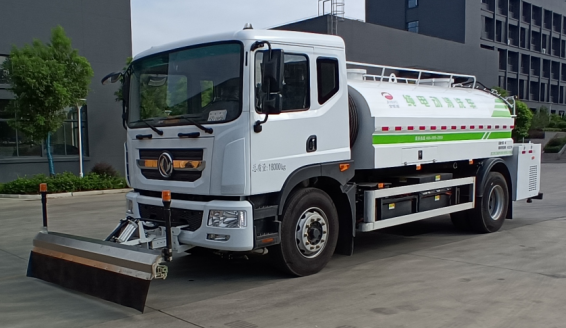

该产品是用于城市道路、广场、企业厂区、桥梁等大型场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业的专用车辆，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
静态图片

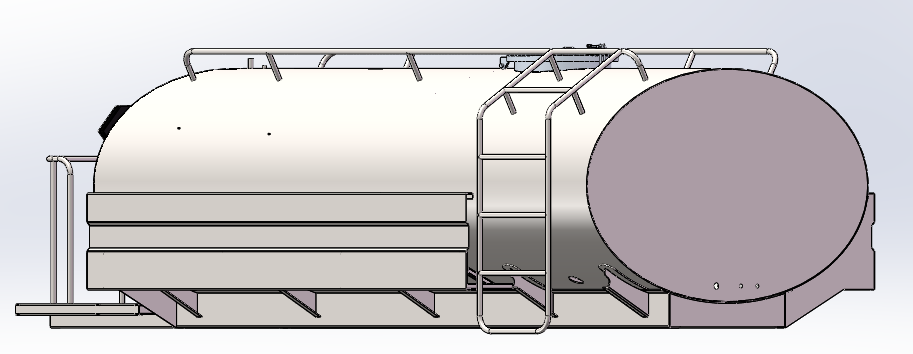

产品结构及特点水箱 整车外型采用整体式大箱，折筋结构，有效减轻自重，增强垃圾箱的强度和刚度； 箱体内部采用环氧防腐处理，可以防止生锈、腐蚀，延长使用寿命。箱体上部设有两个人孔，方便进入清理、清洁水箱，也可以从人孔处加水；
箱体内部设有防浪板，防止车辆在行驶、加速、制动过程中，箱体内部的水的剧烈晃动，对车辆造成冲击；
体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。
前冲后洒喷嘴 前冲圆锥喷嘴冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到16m，能有效抑制路面灰尘；
前冲

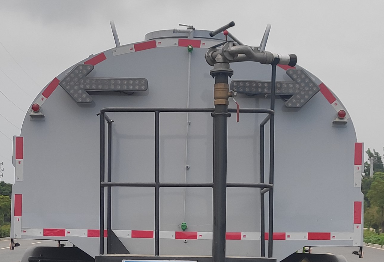

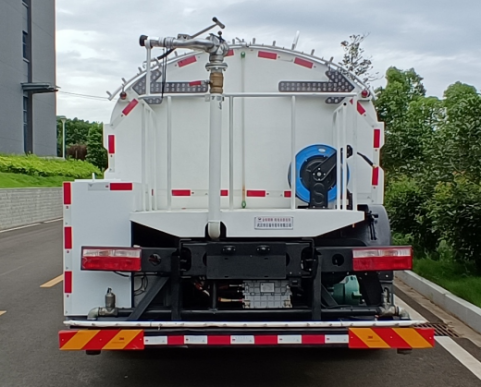

后洒喷头后置水炮 360°旋转的后置水炮，可设置成柱状或雾状出水，最远射程超过38米；

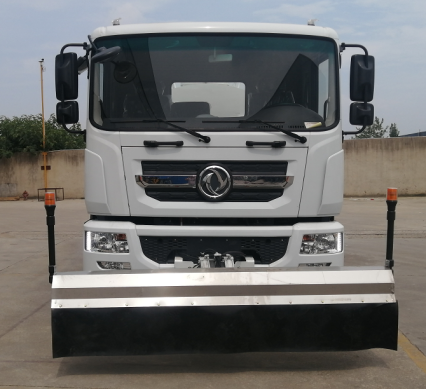

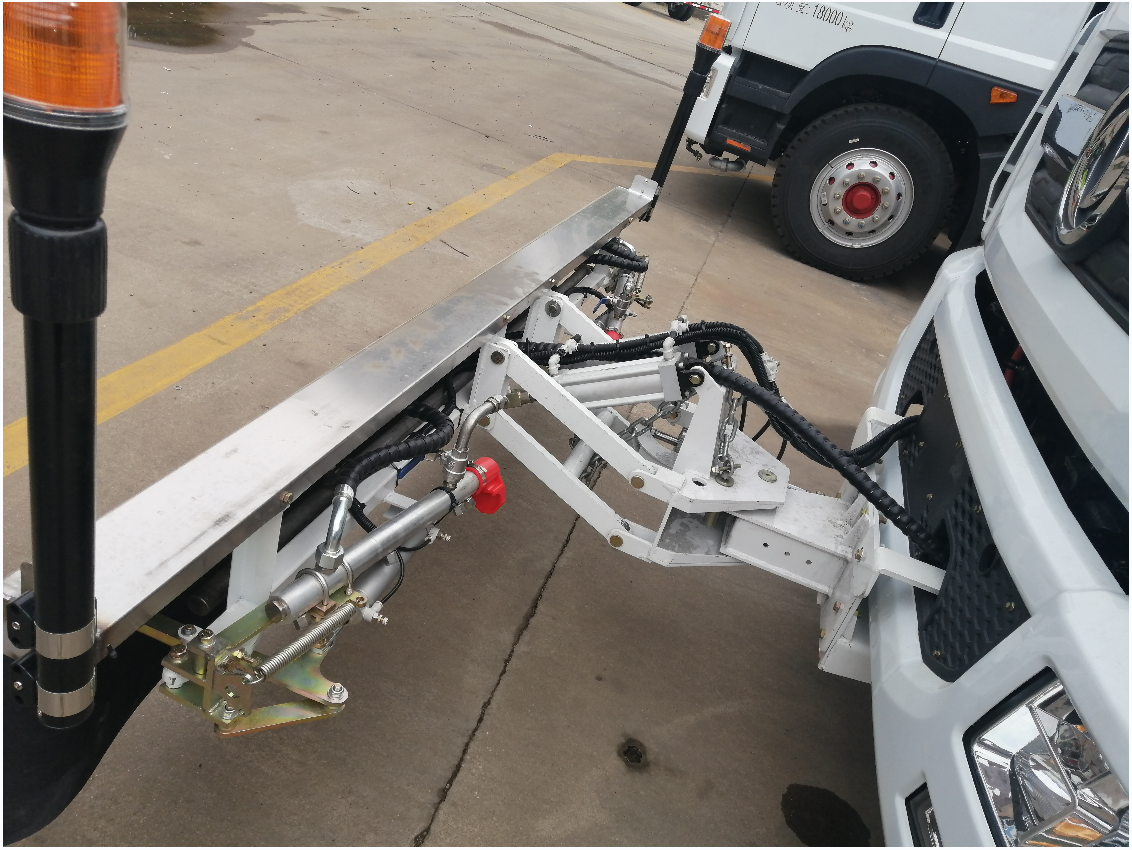

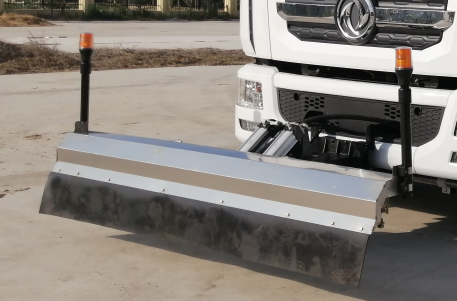

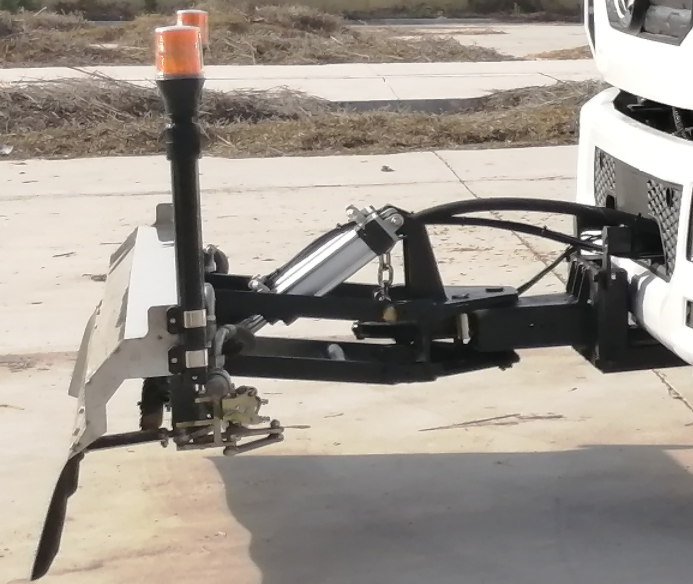

后置水炮前喷水架 车辆喷水架采用分段式设计。左右喷杆可以收回、展开，清洗宽度范围为2.5～3.5m，具有磨砂抛光的不锈钢挡水罩，外观轻巧漂亮。整套装置相比传统的液压喷水架减重60%，并采用底盘自带气源通过伸缩气缸控制各个动作。无污染，少维护。左右喷杆具有防撞避障功能，大大减少了作业过程中碰撞损坏的风险，保证了作业过程的顺畅。

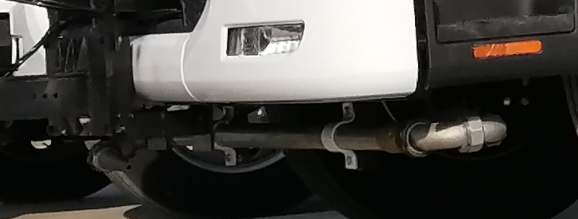

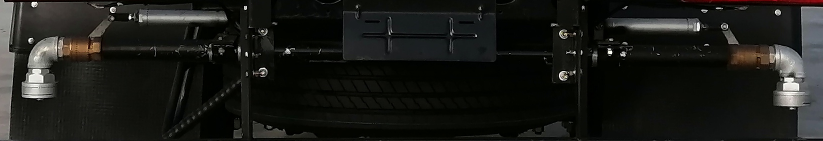

前喷架排水及防冻吹气装置 车辆配备低温环境下管路放水、防冻吹气装置。高压水路系统各个低位设置有放水球阀，并在车辆的右后部位安装有吹气排水的快速接头。只需要打开相应的管路控制阀，接通气源，连接快速接头即可实现相应管路的吹气排水功能。
选装配置
上装动力及操控系统

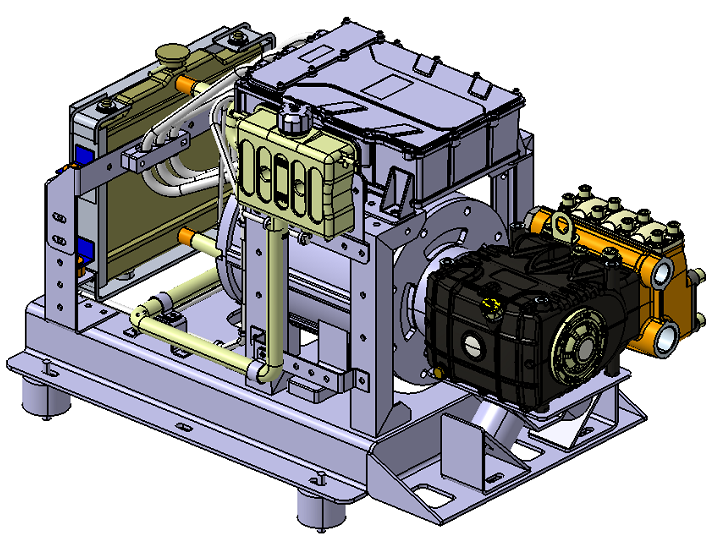

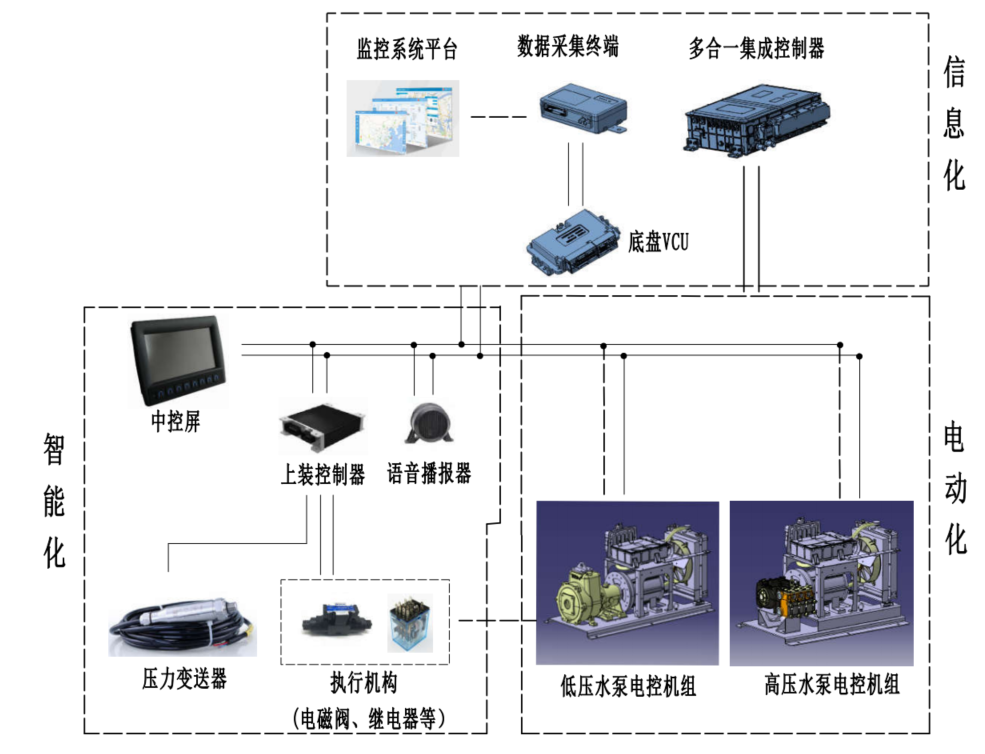

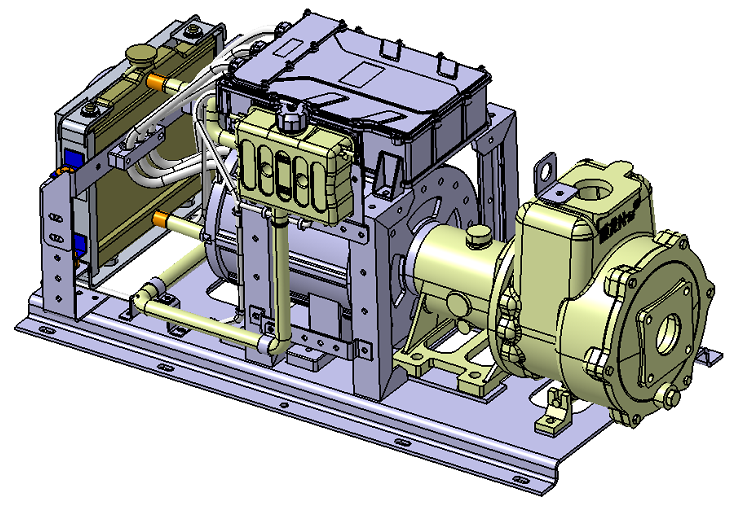

控制系统拓扑图 采用“显示屏+控制器+CAN总线操作面板”的控制模式。 动力单元：采用双电机驱动。采用电机与低压水泵直驱，集成电机控制器及散热系统。采用电机与高压水泵直驱，集成电机控制器及散热系统。

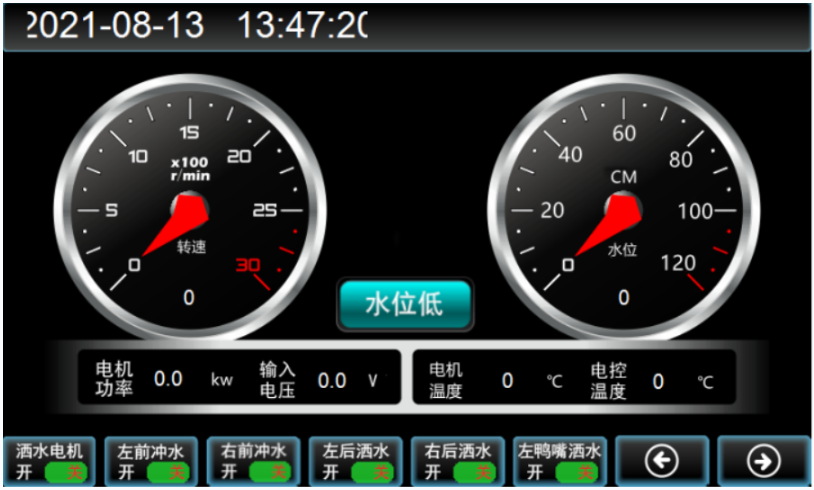

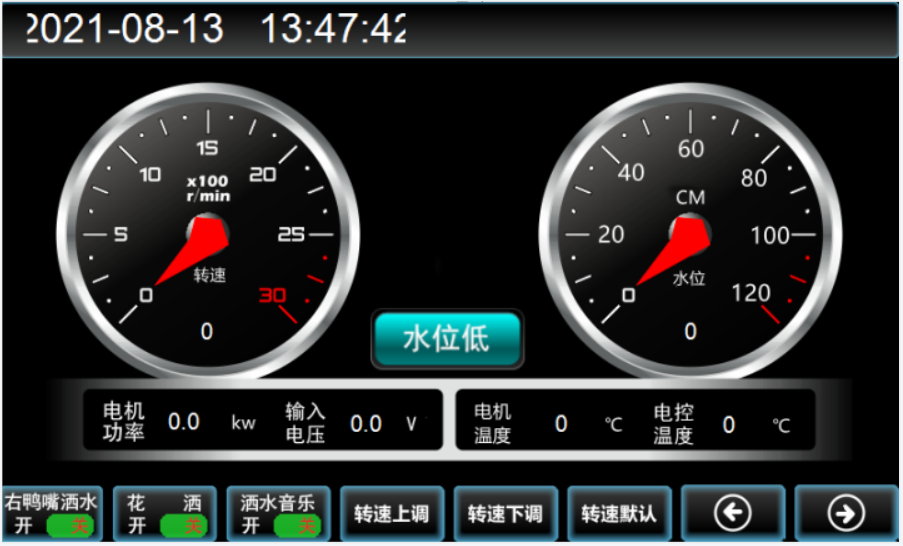

动力单元中控屏 采用7.0寸的中控屏控制，防护等级IP65，分辨率800*480TFT。监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
中控屏语音播报器 可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。二类底盘 采用东风EQ1181DACEV4型二类载货汽车底盘，该底盘专门为清洗车辆定制开发，底盘布置紧凑。

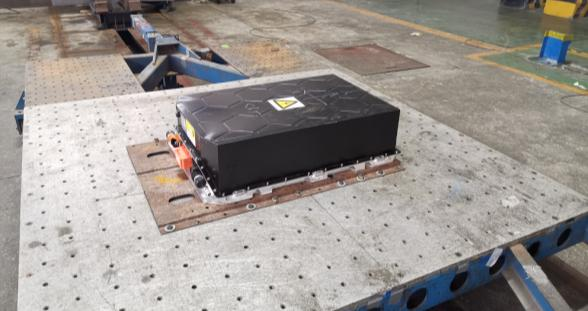

动力电池 该车型动力电池为湖北亿纬动力有限公司所生产的G230L-1P39SHW型磷酸铁锂动力电池箱。电池系统通过2并4串的连接方式，将8组电池箱组成动力电池总成。
G230L-1P39SHW型动力电池箱由39个LF230方形铝壳单体电芯串联后PACK成箱，工作温度范围达-30℃～60℃，防护等级达IP68。
电池系统配置加热膜，可满足北方寒冷区域使用需求。 具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

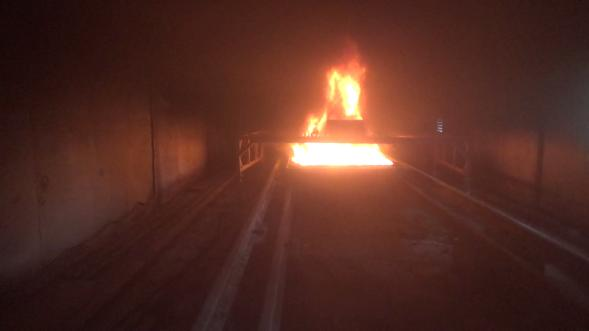

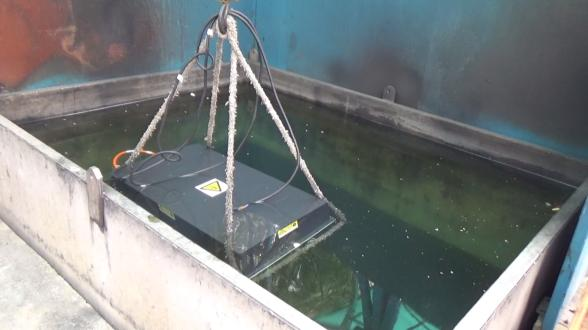

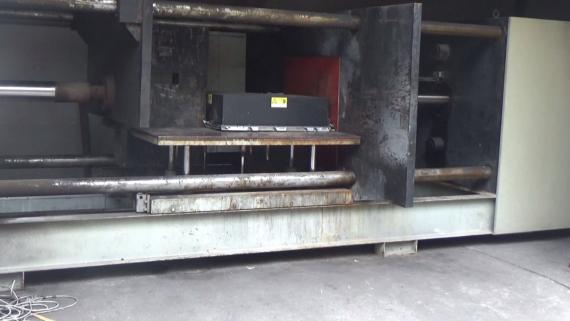

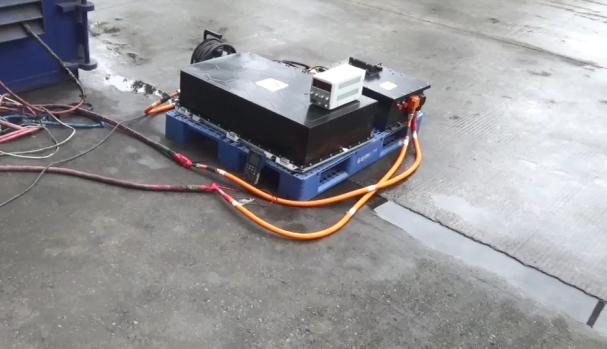

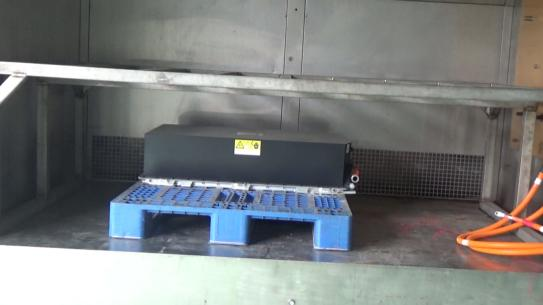

电池强检试验驱动电机 底盘配置中车电机的180kW高效永磁同步型电机，产品可靠、高铁品质，搭配法士特/丰川动力AMT变速箱和中车时代电机控制器，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度。

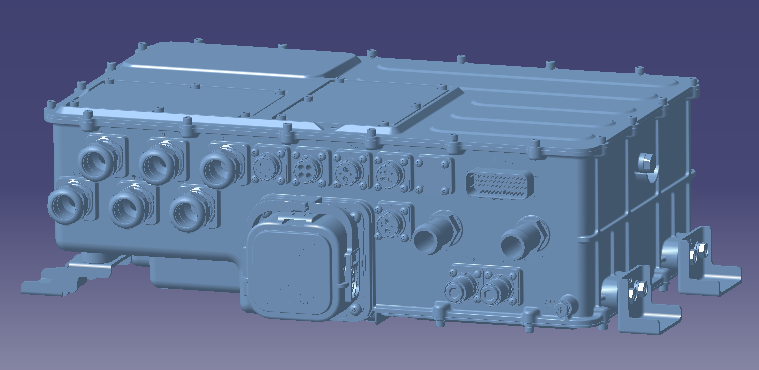

五合一控制器 底盘采用江苏吉泰科电气股份有限公司为东风汽车所研制的五合一控制器，集成了助力转向电机控制器、空气压缩机电机控制、DC/DC、高压输配电和上装高压预充取电共五项功能，其中上装配电预留20+60+120kW三个大功率取电接口，方便各类型上装电动化功率取电需求。
该五合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。安全防护： 漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；
多层保护：车辆在正常充放电过程中，整车控制器、主控、辅控、电池管理系统多层监控保护电流情况，保证高压安全；
主动放电功能：整车下电后，高压电器零部件电压迅速降低到36V以下的安全电压，保证安全。产品主要优势节能降耗 最优匹配上装驱动电机，使电机始终处于最高效区域运行。
电机与低压水泵直连，取消了传动轴（或联轴器）、水泵取消了减速箱，与传统方式相比，整体长度缩短了300mm以上，重量减轻40kg以上。
电机与高压水泵直连，取消了传动轴（或联轴器），与传统方式相比，整体长度缩短了300mm以上。电控系统智能 采用“显示屏+控制器+CAN总线操作面板”的控制模式。中控屏可以监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；可以通过远程终端传递给监控平台，实时监控车辆作业指标，大幅度提高车辆的售后服务效率。
采用压力型水位传感器，中控屏上实时显示水位高度。 具备低水位报警、水箱缺水电机自动停机功能。 气控球阀与电动水泵的开启和关闭，设计逻辑先后顺序，杜绝因水泵运行而气控球阀未开启形成的憋压现象，导致密封垫片冲脱。
排水及防冻吹气装置 车辆配备低温环境下管路放水、防冻吹气装置。高压水路系统各个低位设置有放水球阀，并在车辆的右后部位安装有吹气排水的快速接头。只需要打开相应的管路控制阀，接通气源，连接快速接头即可实现相应管路的吹气排水功能。
质量优良 核心零部件均与知名企业合作开发；气控球阀采用黄铜球阀，管路采用优质镀锌管，高压水泵采用国际知名品牌，质量优良，可靠度高。
随车工具/备品备件底盘随车工具底盘随车工具
整车备品备件备品备件清单
