18t纯电动清洗车 程力

整车公告	CL5189GQXBEV
底盘公告	CL1180JBEV
最大总质量（kg）	18000
整备质量（kg）	8330
载质量（kg）	9540
长×宽×高（mm）	7730,7860,7970,8260,8830×2550×3050
轴距（mm）	4500
前悬/后悬（mm）	1490/1740、1490/1850
前/后轮距（mm）	2016/1868
电池类型	磷酸铁锂
电池厂家	中创新航
成箱型号	D173F305-1P33S
电池电量（kWh）	162.05
标称电压（V）	531.3
标称容量（Ah）	305
动力电池系统能量密度（W·h/kg）	156.8
生产企业/型号	中车商用车动力科技/TZ366XS50E
类型	单位
额定/峰值功率（kW）	120/200
额定/峰值扭矩（Nm）	500/1000
额定/峰值转速（rpm）	2292/4500
型号	KTZ54X42SP35
生产企业	湖南中车商用车动力科技有限公司
最高车速（km/h）	90
续驶里程（km）	230
充电时间（h）	0.5
水罐公告有效容积（m3）	9.54
水罐总容积（m3）	10
上装电机额定/峰值功率（kW）	30/45
低压水泵品牌	杭州威龙
低压水泵型号	65QZ-50/110N-K-T2-YW1
扬程（m)	110
流量（m3/h）	50
前冲宽度（m）	≥8
中对冲宽度（m）	≥24
后洒水宽度（m）	≥14
洒水速度（km/h）	7~20
水炮射程（m）	≥40
高压水泵品牌	AR或品孚
高压水泵额定压力 (MPa)	10
高压水泵额定流量 (L/min)	140
高压水路额定压力 (MPa)	9
前喷架清洗宽度 (m)	2.5-3.8
名称	配置照片
30kW	冷却方式
75A	防护等级
380VAC	绝缘等级
3250r/min	最高转速
50m3/h	机组重量
110m	低压水泵品牌
140A	防护等级
1500r/min	机组重量
150L/min	压力
品孚/AR	高压柱塞水泵型号
中控门锁（遥控中控）	●
电动玻璃升降器	●
整体式视镜：镜面电动调整（主镜）+镜面加热（主镜+广角镜）	●
液晶显示数字仪表	12.3寸全液晶
司机座椅：四项调节气囊减震式真皮座椅	●
乘客座椅：靠背可调机械式真皮座椅	●
行驶记录仪	●
Auto hold	●
防抱死制动系统（ABS）	●
胎压监测(TPMS)	●
暖风-PTC	●
制冷-电动空调	●
多功能方向盘带巡航	●
换挡旋钮	●
EPB电子驻车	●
1个点烟器，1个取电口，24V电源接口(15A)	●
电源插座总成-USB充电	●
12.3寸中控屏多媒体终端（带倒车影像）	●
360度环视系统包含盲区监测（BSD）	○
远/近光灯（LED灯泡）	●
前大灯电调节	●
随车工具	双头扳手-13X15
反光背心	件
20吨油压千斤顶	个
三角警示牌	个
保修手册	本
服务站站点手册	本
使用说明书	本
停车楔	只
法兰垫	个
消防扳手	把
消防水带	根
通针	套
6分水管	套

该款18吨纯电动清洗车是我公司开发的全新一代环卫产品，采用我司自研CL1180JBEV型二类载货汽车纯电动底盘改装。该产品是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户，为解决客户痛点而全新开发的底盘与上装一体化设计的一款纯电动清洗车。

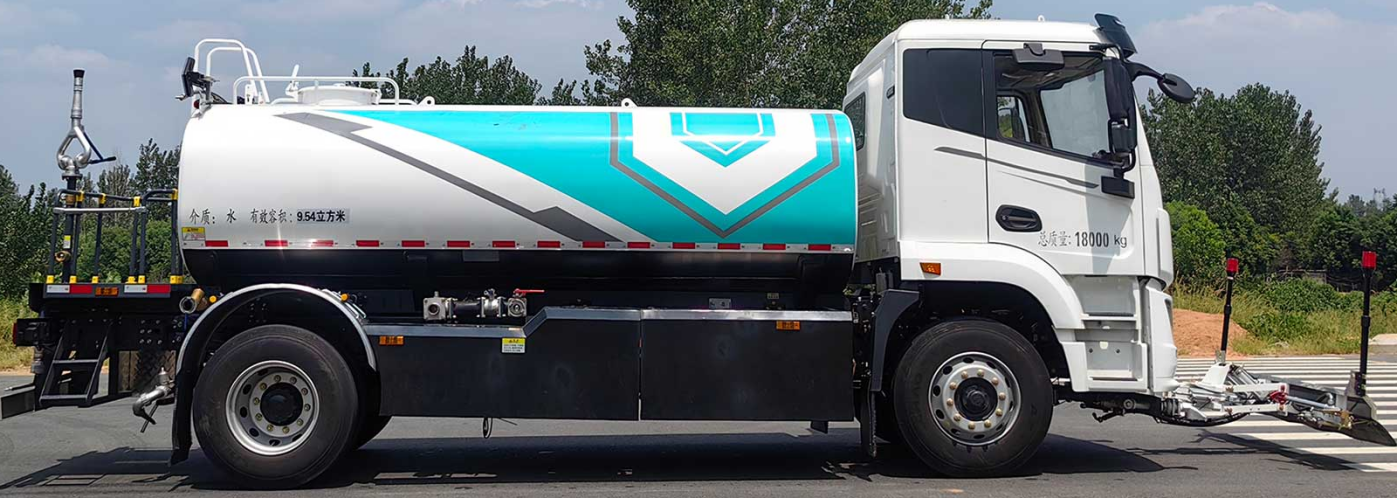

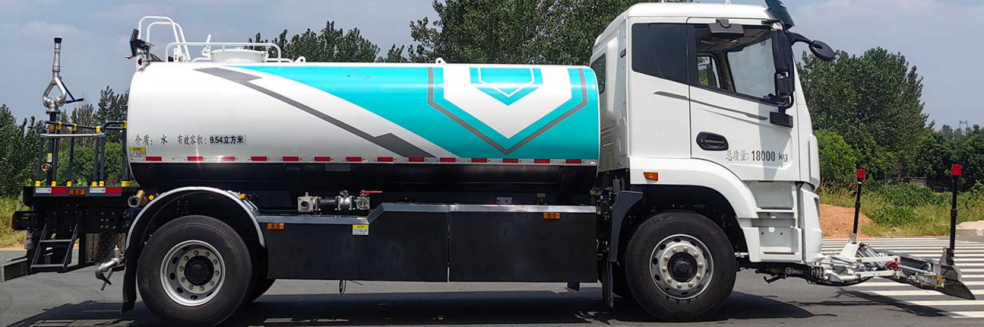

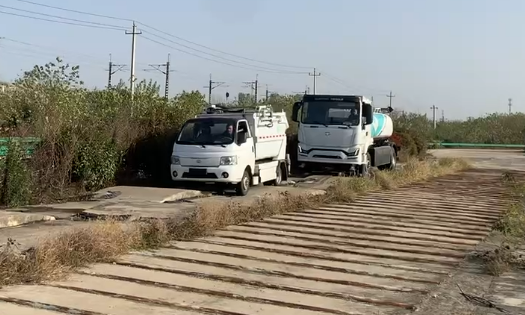

静态照片

产品特点与优势介绍壹为自研专用车底盘 底盘和上装整体协调设计和制造，专为清洗车打造。上装与底盘融合设计，提前设计布局、预留上装部件装配空间和接口，不破坏底盘结构与防腐性能。

集成式热管理。 涂装工艺：全车结构部件涂装均采用电泳。保证结构件6-8年不腐蚀，更加耐用可靠。 三电系统：三电系统的匹配设计依据清洗车的作业工况，通过大数据分析提取车辆运行时的工作状态，动力系统始终在高效区运行，高效节能。

信息化：整车信息化实时监控；上装作业大数据；精准把握用车习惯，提升管理效率。安全性高（1）电池 防护等级高：电池防护等级IP68，达到行业内先进水平。

磷酸铁锂体系，高强度航空铝型材箱体，双电芯热失控下只冒烟不起火；满电针刺，最高温度50度。 实时监控电池安全：实时监控单体电压值；实时监控系统总电压值；监控电池组充放电电流；监控电池模组温度；检测电池系统绝缘性能；监测其他高低电平信号；根据整车系统要求和电池状态进行充放电控制；精确计算动力电池剩余荷电值。

（2）电机 防护等级高：电机防护等级IP68，达到行业内先进水平。 保护功能：过温、过载、相间短路、对地短路、过电流、过电压、欠电压、缺相、失速、工作时负载突变等即时停机保护本体不受损坏功能。 （3）电控 采用集成四合一控制器，具有8个高压连接点。

防护等级达到IP68。（4）驾驶安全辅助 360°环视系统：通过位于车头、两侧、车后四个摄像头来实现全方位可视。通过可视监控车辆周边的情况，方便驾驶人员行车泊车，避免盲区给驾驶人员带来不便，同时具备行车记录仪功能。

防溜坡：车辆处于坡道上，档位位于驱动档位，车辆将激活防溜坡功能，控制电机进入零转速控制，实现防溜坡功能。

（5）作业安全 配置低水位报警开关，水箱低水位时语音报警提醒，同时电机将降转速运行。 阀门未开保护功能，作业喷头阀门未开启情况下，电机不启动，防止管路憋压，损坏电机和水泵。

高转速保护功能，作业过程中在电机高转速情况下切换作业功能时，电机降转速运行，保护阀门因水压太大造成损坏。

电机调速功能，作业过程中遇到行人或红绿灯等待时，可通过调低电机转速，保护行人。充电快 充电超快。配备单枪快充插座，SOC30%充到80%仅需30分钟时间（环境温度：≥20℃，充电桩功率≥150kW）。

使用便利性EPB：电子手刹。自动驻车（AUTO HOLD）。定速巡航： 5—90km/h定速巡航。旋钮式换挡。

低速蠕行功能。 静默模式：开启后，低速提示音、上装作业提示音关闭，仅保留右转弯提示音。驾驶室手电一体液压举升。

乘坐舒适 气囊减震皮质座椅、浮动式驾驶室悬置，乘坐舒适性好，有效提升驾驶舒适性，缓解长时间的驾驶疲劳。

环抱式座舱，人机交互性好。

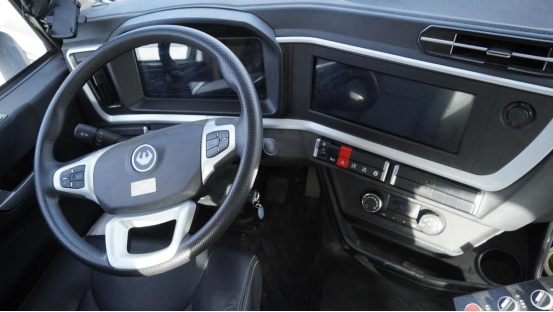

自动空调。驾驶室贯通式纯平地板，乘员空间大。多功能方向盘。 12.3英寸全液晶仪表+12.3英寸全液晶触摸式中控屏。

驾驶室内储物空间大。装载能力强 整车设计采用CAE有限元分析，不仅使各部件满足强度和刚度要求，且降低了自重，整备质量8330kg，远低于市场竞品9000+kg，一次性能够装载更多水，单次作业时间更持久。

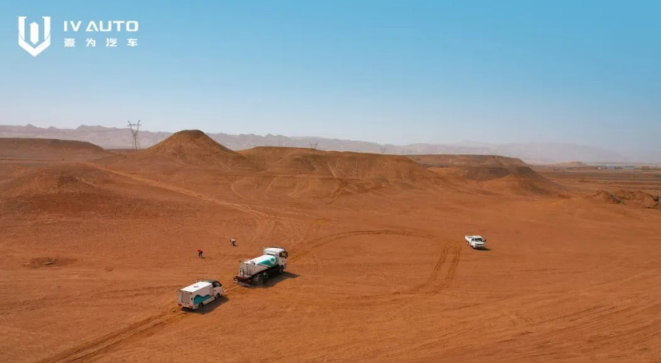

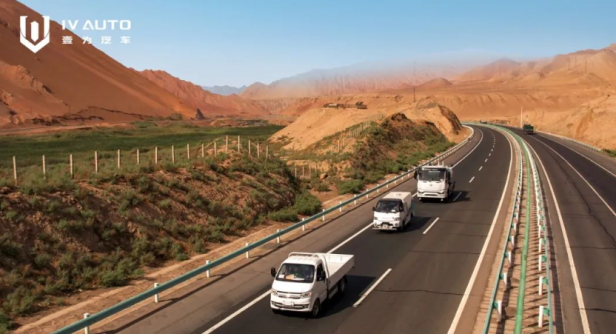

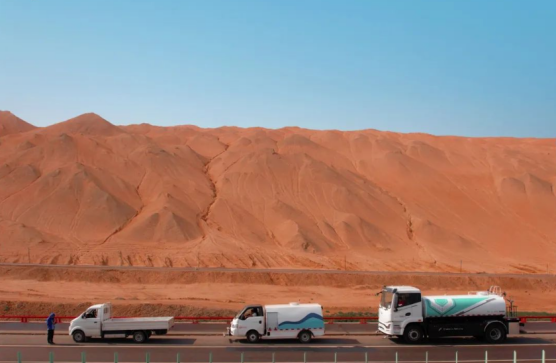

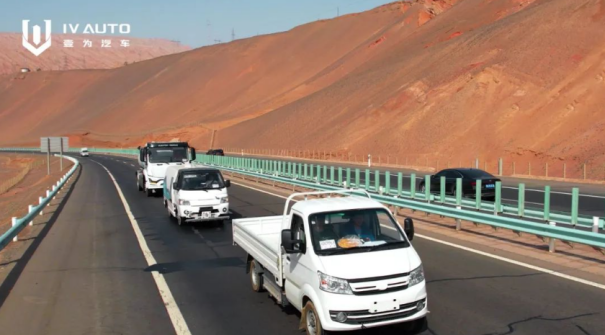

可靠性高高温试验 国内首家进行高温试验以及全路况测试的的专用车辆。 高温试验地区:高温试验在新疆维吾尔自治区吐鲁番市进行。吐鲁番市位于新疆维吾尔自治区中部，全年平均气温13.9℃，高于35℃的炎热日在100天以上。夏季极端高气温为49.6℃，地表温度多在70℃以上，有过82.3℃的纪录。道路条件符合GB/T12534《汽车道路试验方法通则》。

主要测试项目：高温环境下整车空调制冷效果、高温暴晒后启动验证、高温暴晒后常规部件验证、高温续航路程验证、高温快充验证、高温可靠性行驶验证等。

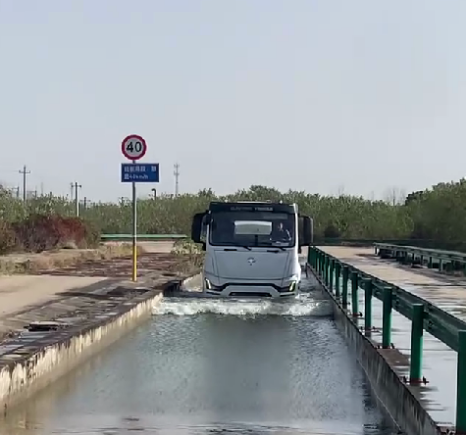

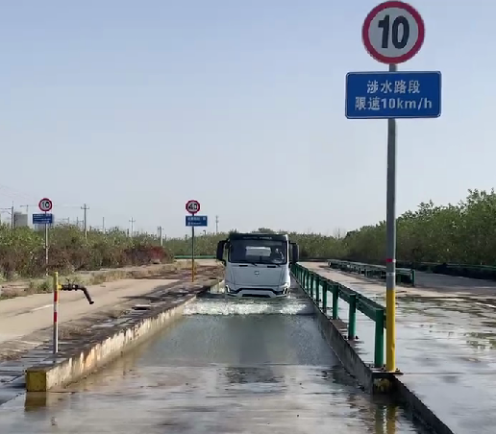

涉水试验 将蓄水池水深调整至 500mm。进行车辆条件准备，并调整车辆荷电状态不低于 50%。 将车辆以前进挡起步进入水池后，缓慢加速至（8±3）km/h 的目标车速后保持匀速行驶直至驶出水池。再将车辆以倒车挡起步进入水池后，缓慢加速至（8±3）km/h 的目标车速后保持匀速行驶直至驶出水池。从车辆达到目标车速时开始计时，直至车辆在500mm 深的蓄水池中累计行驶 10 分钟后试验结束。

绝缘电阻≥500Ω/V 。涉水过程中车辆未停驶 。涉水过程中车辆未报故障 。涉水过程中车辆未降速行驶 。

涉水过程中乘员舱地毯无水渍或积水。

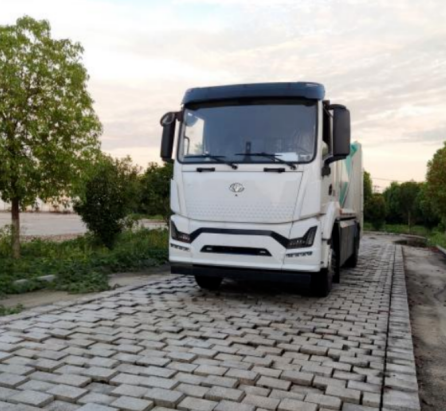

强化路面试验 经过检测线检测合格的车辆将进行更为严苛的道路测试，测试项目有直线加速及制动、S弯、扭曲路、鹅卵石路、比利时路、绳索路、驻车坡道等模拟路况检测。通过模拟道路检测能充分验证车辆转向系、驱动系、传动系的性能，轮胎、前后轴、悬架系统、车架以及车身的强度、振动、异响，行车制动、坡道起步、驻车等性能。

强化路面专用装置介绍罐体罐体材质优良： 水罐罐体采用优质高强度碳钢材料焊接而成，罐体尺寸：罐体长×长轴×短轴：4500×2200×1350mm，材料强度等级不低于Q235B，筒体厚度4mm，封头厚度5mm。

CAE分析受力分析： 罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理；

自动化生产工艺： 采用自动化焊接线生产，以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致，经久不漏。

防腐工艺先进： 罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用； 内壁采用进口环保防腐漆处理，耐用更持久；

高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。5）结构强度好： 罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。

6）安全设计： 罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。

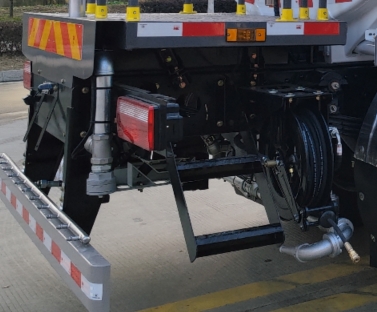

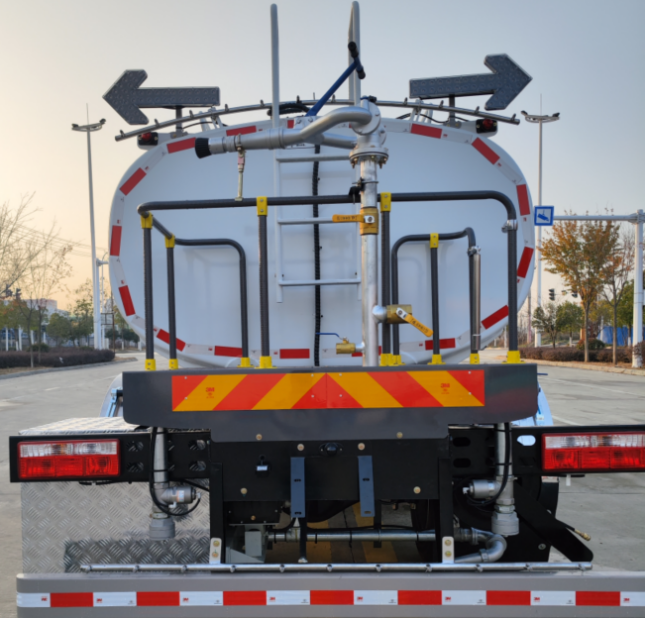

后平台 由底架、护栏、踏板等构成，平台外廓尺寸：1500×800mm，空间大可放置水管、水枪等作业工具；

护栏采用钢管φ32×2/Q235A制作，成型美观，护栏带防护横杆； 护栏与平台连接、踏步及卷盘与大梁连接均采用螺栓连接，方便维护；

上车踏板选用两级防滑踏步，踏板位于车辆右侧靠近罐体尾部处，安装位置牢固可靠；侧防护 侧防护采用一体式设计，裙板结构，材质:Q235,螺栓连接，进行制作安装，外观整齐、简洁、一体化成型。

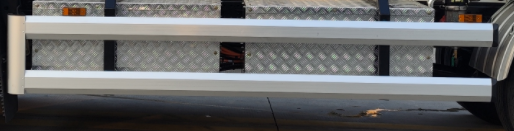

车辆裙边外观 侧防护可选配铝合金横杆架构，螺栓连接，可实现轻量化、装配简单易制作。

侧防护外观（选配）水路作业系统1)整车工作原理高压水路系统： 利用专用定制高压水泵电机驱动高压水泵，产生高压水流，经喷水架的喷嘴喷出，形成一道高压水作业面，将路面的陈旧污渍清洗干净或高压水经左、右角喷喷出，清洗路缘、道路标线、人行道及隔离带护栏；使用高压喷枪还可清洗路标、广告牌、高架桥等；高压上下喷雾系统，具有强大的喷雾降尘及调节空气湿度功能；手动软管卷盘（可接手持喷枪）可实现对车辆及路面、墙面进行冲洗清洁功能。

低压水泵系统： 利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选装）、实现对道路、墙面的冲洗和应急消防等功能。

管路系统 低压管路：水管统一采用镀锌钢管；主水管规格：φ76mm ，进水管规格：φ89mm ，作业水路水管规格：φ60mm。

高压管路：管路采用高压软管，高压水管内径：19mm，耐压值：34Mpa；前喷架选用整体式气动结构，加装不锈钢外罩，前喷杆喷头型号：6503，喷头数量12 ，前喷杆采用304不锈钢材质，左右侧喷杆材质铝合金，喷头数量左右各4个 ，喷头型号：6503，冲洗压力：8-10Mpa；后喷雾喷头型号：6503S，上下喷雾喷杆采用不锈钢材质，可分别单独控制；软管卷盘长度≥20m，管径8mm，耐压值18Mpa。

标配及选装功能： 高压系统：标配：前喷架、左右喷杆、手动软管卷盘；选配：上下环形喷雾； 低压系统：标配：前鸭嘴、对冲、后洒、绿化洒水炮；选配：后侧喷、前遥控水炮；

高压清洗系统： 水泵输出压力大。采用知名品牌高压水泵，水泵输出压力大，高压水路压力可达9MPa。 安全可靠。高压水路系统中设有安全阀和压力调节阀。压力调节阀既可以用来调节水泵出水压力，安全阀可防止水路压力过大，破坏高压管路，防止系统憋压。高压阀组带卸荷阀，用来进行过载溢流卸荷保护；阀组外接真空压力表和压力传感器可对水压进行实时监控，避免安全隐患。

设计合理。进水口水流进入高压水泵前设有精滤器，避免水中的杂质进入高压水泵，大大延长水泵的寿命，减缓喷嘴堵塞。

低压清洗洒水系统： 低压水泵性能优异，低压水路使用铸铁水泵,流量达到50m³/h，扬程110m，可为低压洒水系统提供充足压力和大流量的水源；

控制便捷，各管路喷洒口（除后洒水炮）标配采用气控球阀控制开关，操作方便，实用性强。功能介绍： 低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、左右侧喷（选配）及绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业领先品牌零部件，前鸭嘴带万向节结构，对冲喷头为法兰结构，配置标准消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接水管球阀，主管路中最低点设置放水球阀，满足冬季放水需求。

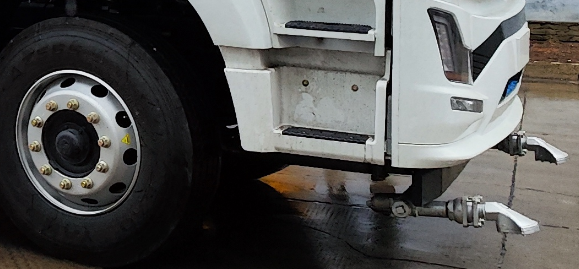

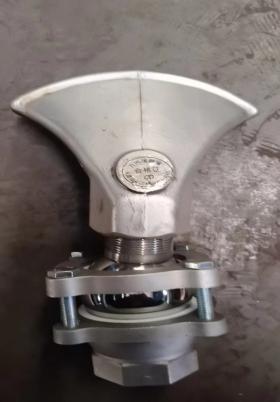

前喷（带万向节）

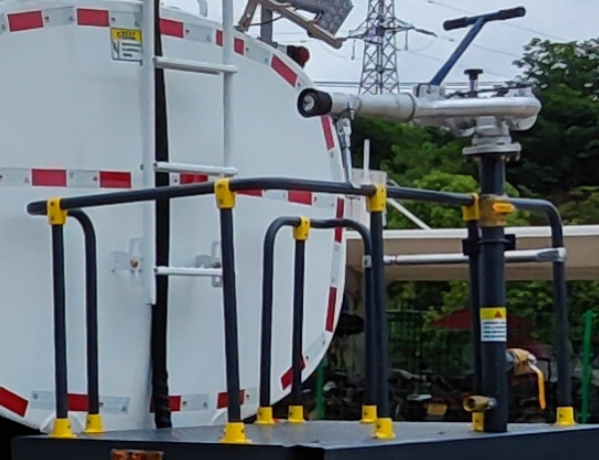

对冲、后洒 360°旋转的后置水炮，可设置成柱状或雾状出水，最远射程超过40米； 绿化水炮管路安装外接管路手动球阀，球阀规格DN50和DN25各一个，方便用户外接水管使用。

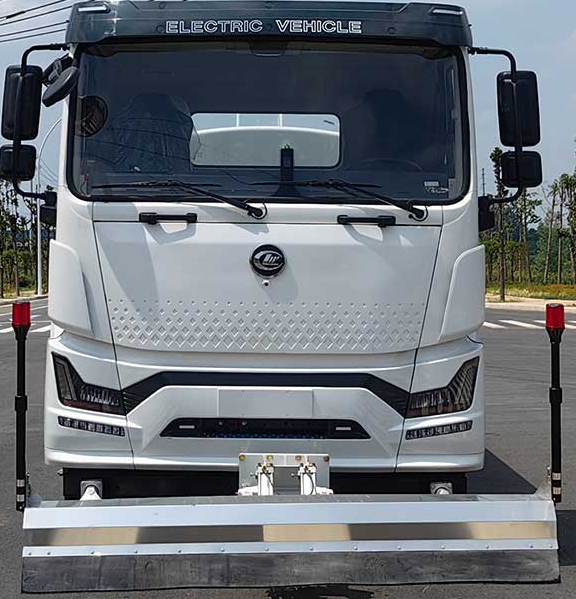

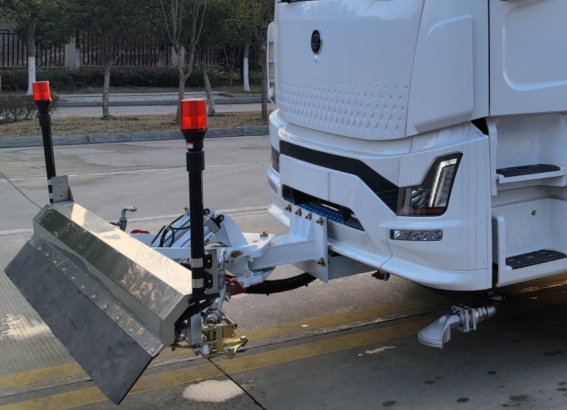

绿化水炮 高压清洗部分由前喷架、左右喷杆、上下喷雾（选配）、软管卷盘等功能构成，手动软管卷盘，可外接手持喷枪，卷盘长度≥20m，前喷架最大清洗宽度3.8m，清洗压力最高可达9Mpa喷头全开冲洗流量约130L/min， 可实现上下升降、左右偏摆和喷杆伸缩，实现高压洗地作业。

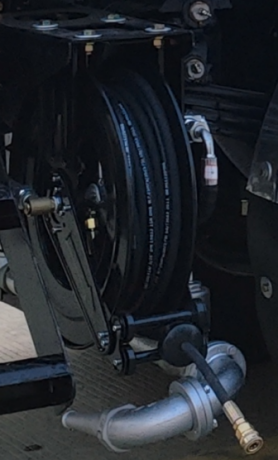

手动软管卷盘，可外接手持喷枪，卷盘长度≥20m；

前喷架、软管卷盘选装配置

上装动力及操控系统

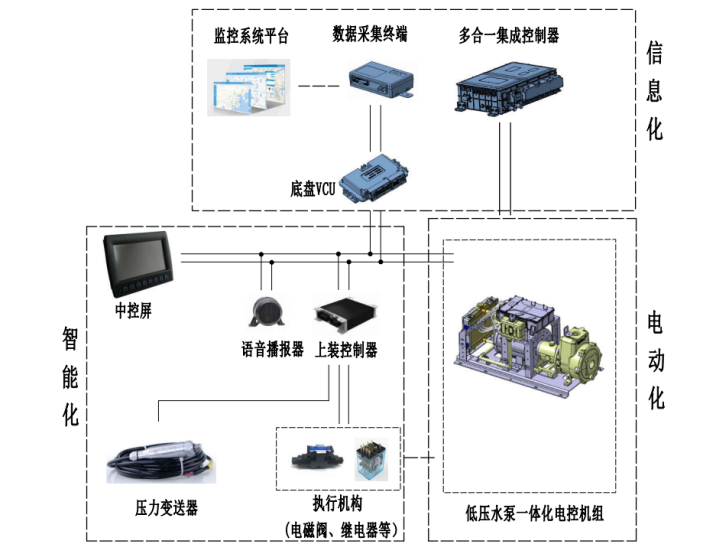

控制系统拓扑图 1）专用工作装置系统采用CAN总线控制系统，可实时显示工作状态，并可通过旋钮实现调速控制；

2）设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命； 3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量；

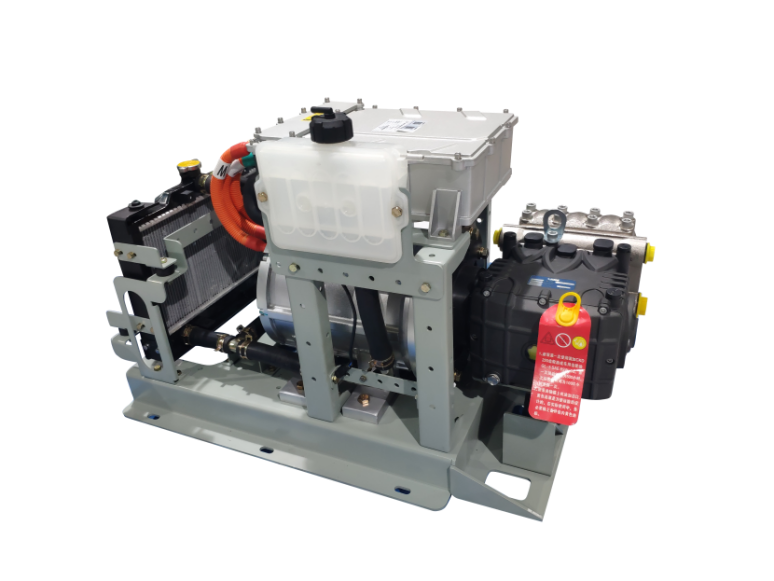

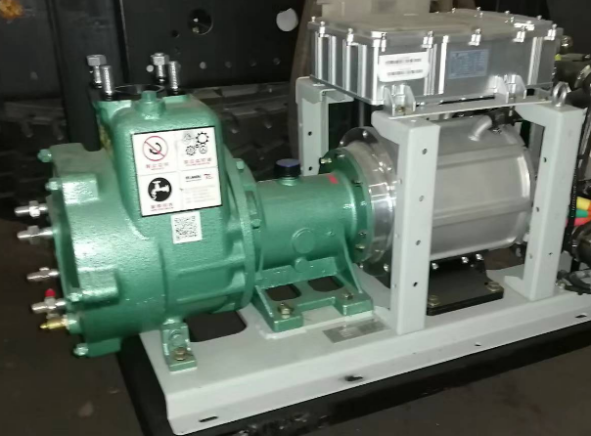

动力机组 低压水泵动力机组：采用30kW永磁同步电机与低压水泵直连、电机、电控集成式机组； 高压水泵动力机组：采用30kW永磁同步电机与高压水泵直连，电机、电控、散热系统集成式机组；

动力机组低压水泵机组参数如下表：

高压水泵机组参数如下表：

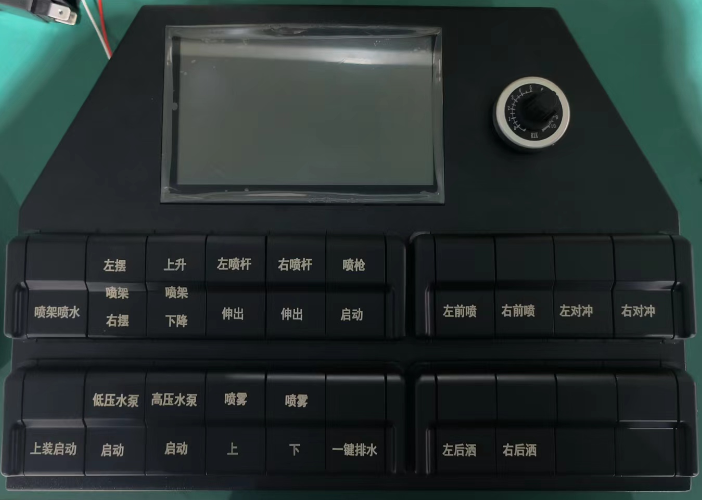

操控盒 采用翘板开关按键操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；

操控盒语音播报器 可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。驾驶室配置介绍

随车工具/备品备件底盘随车工具底盘随车工具

整车备品备件备品备件清单
