| 整车公告号 |
STD5310GXSZZGFEV |
底盘公告号 |
ZZ1312V3567Z13BEV |
最大总质量（kg） |
31000 |
整备质量（kg） |
14770 |
载质量（kg） |
16100 |
整车尺寸长×宽×高（mm） |
10450,10690,11030,11270,11430×2550×3150 |
轴距（mm） |
1800+3525+1350,1800+4625+1350 |
前/后悬（mm） |
1500/2275 |
电池类型 |
磷酸铁锂 |
电池厂家 |
宁德时代 |
成箱型号 |
L302C01 |
电池电量（kWh） |
350.07 |
标称电压（V） |
579.6 |
标称容量（Ah） |
604 |
动力电池系统能量密度（W·h/kg） |
161.27 |
生产企业/型号 |
中国中车/TZ400XS035 |
类型 |
永磁同步电机 |
额定/峰值功率（kW） |
250/360 |
额定/峰值扭矩（Nm） |
1600/2500 |
额定/峰值转速（rpm） |
1492/3500 |
型号 |
KTZ65X75SP26 |
生产企业 |
中国中车 |
最高车速（km/h） |
89 |
续驶里程（km） |
280 |
充电时间（h） |
1.5 |
水罐公告有效容积（m3） |
16.1 |
水罐总容积（m3） |
17 |
低压水泵品牌 |
杭州威龙 |
低压水泵型号 |
65QZ-50/110N-K-T2-YW1 |
扬程（m) |
110 |
流量（m3/h） |
50 |
前冲宽度（m） |
≥8 |
中对冲宽度（m） |
≥24 |
后洒水宽度（m） |
≥14 |
洒水速度（km/h） |
7~20 |
水炮射程（m） |
≥40 |
本产品采用中国重汽ZZ1312V3567Z13BEV型载货汽车纯电动底盘改装，同时结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户实际需求及使用过程的痛点、痒点，从客户角度进行设计开发的一款纯电动洒水车。
整车具备前喷、对冲、后洒、侧喷、绿化水炮、上下降尘喷雾，外接手动喷枪等多种作业功能，均可单独或组合使用，罐体有效容积16m³；
本产品即可用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业车辆使用，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。

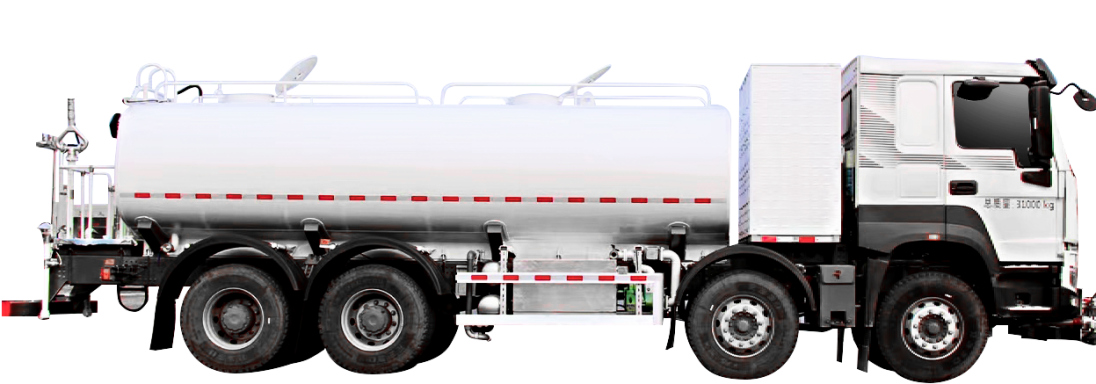

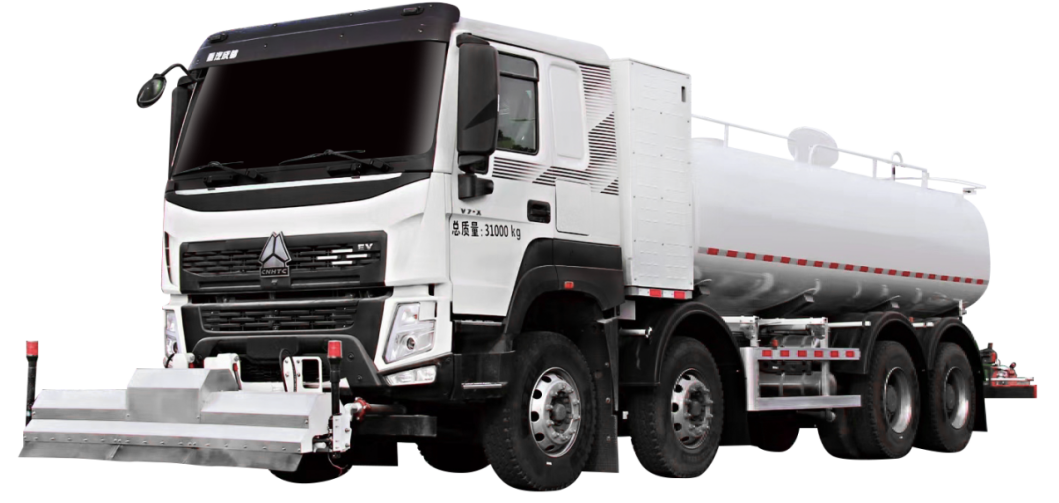

整车照片
主要技术性能指标
罐体罐体材质优良： 水罐罐体采用优质高强度碳钢材料焊接而成。CAE分析受力分析： 罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理；
自动化生产工艺： 采用自动化焊接线生产，以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致，经久不漏。
防腐工艺先进： 罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用； 内壁采用进口环保防腐漆处理，耐用更持久；
高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。5）结构强度好： 罐体内设置防波机构，用来减轻洒水车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。
6）安全设计： 罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。
水路作业系统整车工作原理（低压水泵系统）： 利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴、侧喷鸭嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选装）、上下喷雾装置（选装）、手动软管卷盘（可接手持喷枪）实现对道路、墙面的冲洗和应急消防等功能。
标配及选装功能： 标配：前鸭嘴、对冲、后洒、侧喷、绿化洒水炮，手动软管卷盘；选配：花洒、上下环形喷雾、前遥控水炮；
低压清洗洒水系统： 低压水泵性能优异，低压水路使用铸铁水泵,流量达到60m³/h，扬程达到90m，可为低压洒水系统提供充足压力和大流量的水源；
控制便捷，各管路喷洒口（除后洒水炮）标配采用气控球阀控制开关，操作方便，实用性强。功能介绍： 低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、左右侧喷、上下喷雾，绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业领先品牌零部件，前鸭嘴带万向节结构，上喷雾喷头采用不锈钢高压喷头，手动软管卷盘可外接手持喷枪作业，配置标准消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接水管球阀，主管路中最低点设置放水球阀，满足冬季放水需求。

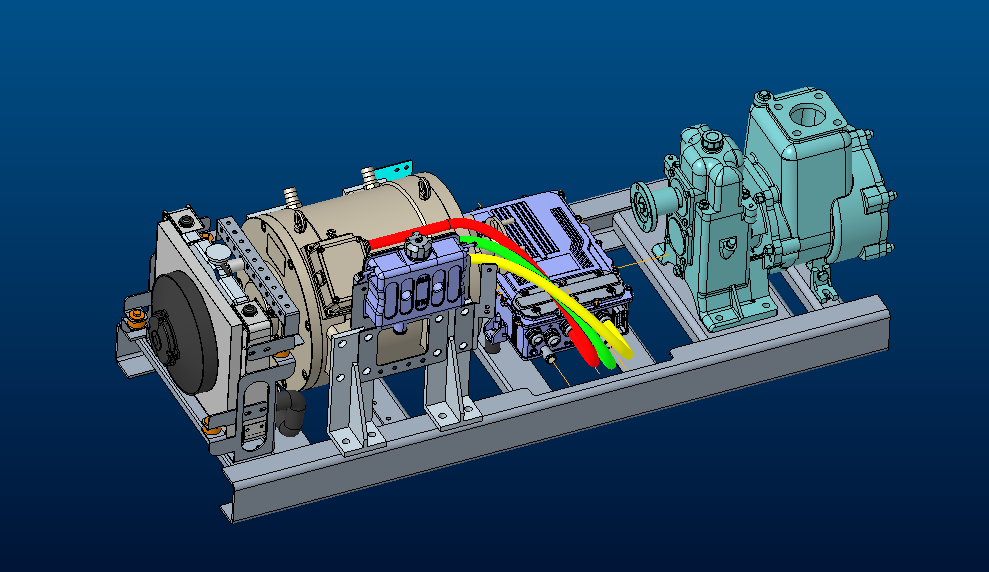

上装动力及操控系统动力机组 采用50kw永磁同步电机与低压水泵直驱，集成电机控制器及散热系统。模块化设计，重量轻、体积小、传动效率高。

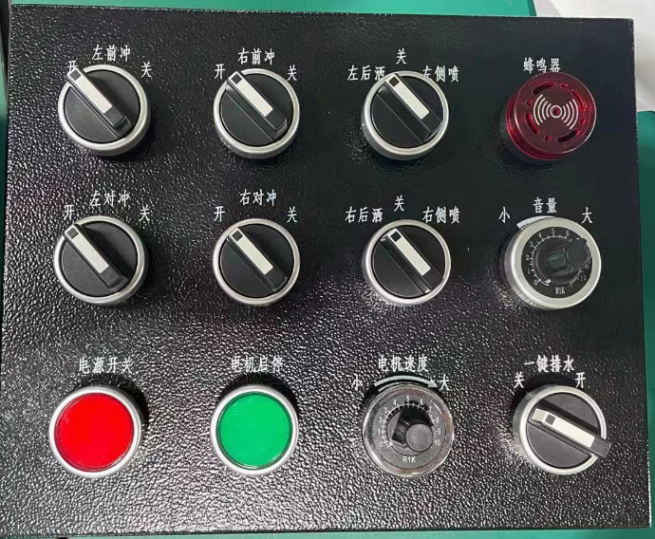

动力机组操控盒 采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
语音播报器 可以用于播放音乐，具备多种的语音提示和低水位报警语音提示，准确播报各种安全提示和故障点。产品优势高性价比产品
本产品底盘采用中国重汽ZZ1312V3567Z13BEV型载货汽车纯电动底盘，底盘零部件、电池、电机、电控及其它零部件选型均根据重载使用工况及改装需求进行匹配设计，底盘性能经过充分验证，满足市场洒水车各种使用需求及工况，底盘成本优势巨大，市场竞争力强；
流水线上装生产：上装生产采用自动化焊接线生产，以高精度的自动化生产作业代替人工作业，上装成本价格优势大，比行业同类上装便宜10%-15%。
定制化产品 本公司致力于打造新能源纯电动专用车一站式采购中心，可为客户定制新能源专用车，满足市场客户的各种需求。
服务优势 区别于传统改装车，底盘与上装分别是不同的主体进行售后服务，存在责任主体不清晰、售后效率低下等问题。
本产品是整车一体化设计，对整车进行售后服务。通过大数据平台的故障诊断，可远程解读、识别故障，大大提高了售后服务的效率。
随车工具/备品备件底盘随车工具底盘随车工具
整车备品备件备品备件清单
